Introduzione
Quando si parla di digitalizzazione e ottimizzazione nell’industria dei quadri elettrici, spesso si pensa immediatamente a software complessi, tablet di ultima generazione e sistemi gestionali ERP. In realtà, il primo e più importante passo consiste nell’organizzare correttamente gli spazi fisici in officina.
Un reparto moderno in cui si effettua il pre-assemblaggio dei componenti deve ridurre al minimo gli spostamenti degli operatori e garantire un flusso di lavoro ordinato, sicuro e continuo. L’obiettivo di fondo è semplice: fare in modo che il materiale si muova, non le persone.
Prima ancora di introdurre macchine automatiche e strumenti digitali, è necessario progettare un layout d’officina efficiente. Solo successivamente la tecnologia potrà esprimere tutto il suo potenziale, trasformando il pre-assemblaggio di quadri elettrici in un vero e proprio vantaggio competitivo.
Approfondimento: Quadri elettrici: guida completa a tipologie, componenti, funzionamento, normativa e progettazione
Perché il Pre-Assemblaggio è il Reparto Ideale da Digitalizzare
Tra tutte le fasi che compongono la costruzione e il cablaggio di quadri elettrici, quella iniziale di montaggio meccanico e preparazione è probabilmente quella che offre il maggior potenziale di miglioramento e il ritorno d’investimento più rapido.
Molte attività interne a questo flusso sono infatti ripetitive, standardizzabili e facilmente automatizzabili:
- Taglio a misura di guide DIN e canaline passacavo;
- Preparazione, foratura e fresatura delle carpenterie metalliche;
- Installazione fisica dei componenti elettrici sulle guide;
- Applicazione delle targhette identificative e della siglatura;
- Taglio e sguainatura preventiva di cavi e conduttori.
Intervenire strategicamente su queste mansioni permette di azzerare gli errori umani a valle, aumentare la produttività oraria dell’officina e preparare il lavoro per il reparto cablaggio in modo impeccabile.

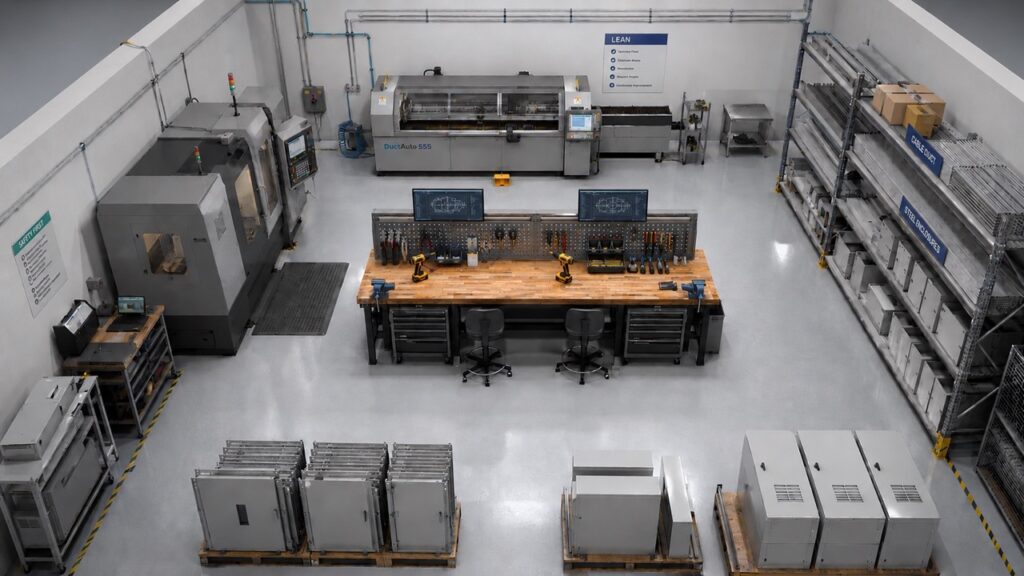

Il Layout Ottimizzato: Le Aree Chiave del Reparto
Per ottenere un flusso di lavoro snello (Lean Production), lo spazio fisico deve essere rigidamente compartimentato. Di seguito analizziamo come strutturare le diverse zone del reparto.
L’Isola Centrale di Assemblaggio
Il cuore pulsante del reparto è costituito da una grande isola centrale dedicata interamente al montaggio meccanico dei quadri. In questa postazione ergonomica gli operatori provvedono a installare le guide DIN, le canaline, le piastre di fondo e i componenti principali.
L’isola centrale permette una migliore collaborazione visiva tra gli operatori, un controllo immediato dello stato di avanzamento delle commesse e una drastica riduzione dei tempi morti dovuti alla ricerca degli attrezzi.
Area Dedicata a Guide DIN e Canaline
Accanto all’isola di lavoro deve essere presente una zona dedicata esclusivamente allo stoccaggio delle barre DIN, delle canaline asolate, dei profili metallici e della minuteria metallica di fissaggio.
L’obiettivo è avere il materiale più utilizzato sempre a portata di mano senza occupare o ingombrare i banchi di montaggio. Le scaffalature devono essere organizzate per tipologia e dimensione, facilitando il prelievo visivo e il riordino (logica Kanban).
Area Armadi Giornaliera
Uno degli errori più frequenti nelle officine poco organizzate consiste nell’accumulare decine di armadi vuoti in lavorazione attorno ai banchi. Un reparto efficiente focalizzato sul pre-assemblaggio di quadri elettrici dovrebbe contenere a terra solamente gli armadi previsti per la produzione della giornata o, al massimo, dei due giorni immediatamente successivi.
I vantaggi di questa gestione sono evidenti:
- Maggiore ordine visivo e pulizia;
- Migliore gestione delle priorità di consegna;
- Riduzione drastica degli ingombri fisici;
- Minori possibilità di scambiare i componenti tra diverse commesse.
Strumenti Digitali e Automazione Industriale
Una volta definito il layout fisico, l’integrazione della tecnologia permette di fare il salto di qualità definitivo in termini di velocità e precisione.
Monitor Sospesi con Bracci Orientabili
La documentazione cartacea (schemi elettrici, layout di foratura stampati) rappresenta una delle principali fonti di errore e di rallentamento. Ogni postazione di lavoro dovrebbe essere dotata di monitor industriali installati tramite bracci meccanici orientabili.
Questa soluzione permette di consultare gli schemi elettrici in tempo reale, evitare stampe inutili che si sporcano in officina, mantenere libero il piano del banco e visualizzare immediatamente le modifiche dell’ultimo minuto apportate dall’ufficio tecnico.
Le Tre Automazioni che Cambiano i Margini
Per massimizzare la resa del reparto, l’introduzione di macchinari automatici assistiti da software CAD/CAM fa la differenza. La tabella seguente mostra l’impatto di queste tecnologie:
| Macchinario Automatico | Cosa Fa nel Reparto | Vantaggio Principale |
| Taglio Guide DIN e Canaline | Riceve i dati dal CAD e taglia i profili a misura millimetrica. | Eliminazione delle misure manuali e drastica riduzione degli sfridi di materiale. |
| Centro di Lavoro per Carpenterie | Esegue forature, maschiature e fresature su piastre e portelle. | L’operatore non deve tracciare a mano l’armadio; accoppiamenti perfetti con i componenti. |
| Macchina Tagliafili Automatica | Taglia, spela e numera i conduttori della commessa. | Quando il quadro arriva al cablatore, i fili sono già pronti e identificati per il collegamento. |
I Benefici di un Reparto di Pre-Assemblaggio Intelligente
L’introduzione di strumenti digitali e sistemi automatici nel flusso di lavoro non ha l’obiettivo di sostituire l’esperienza degli operatori, ma di eliminare le attività ripetitive a basso valore aggiunto (le cosiddette attività di “manovalanza”).
I principali benefici misurabili sono:
- Riduzione degli errori di lavorazione: I dati passano direttamente dal software di progettazione alla macchina utensile.
- Maggiore standardizzazione dei processi: Ogni quadro viene assemblato con gli stessi standard qualitativi, indipendentemente dall’operatore.
- Velocizzazione del cablaggio finale: Il cablatore riceve una piastra già assemblata, siglata e con i fili pronti, potendosi concentrare solo sul collegamento elettrico.
- Diminuzione degli sprechi: Minori sfridi di rame, plastica e guide metalliche grazie all’ottimizzazione dei tagli via software.
Un Reparto Che Lavora per Flussi
L’obiettivo finale dell’ottimizzazione non è semplicemente acquistare macchine automatiche costose, ma creare un flusso continuo e privo di colli di bottiglia all’interno dell’azienda:
Ricevimento Materiale ->Pre-Assemblaggio ->Cablaggio ->Collaudo ->Spedizione
Ogni fase deve consegnare alla successiva tutto ciò che serve per lavorare senza interruzioni. Quando questo meccanismo si sincronizza perfettamente, i tempi morti si azzerano, le rilavorazioni per errore scompaiono e la produttività complessiva dell’officina aumenta esponenzialmente.
Conclusioni
Un reparto di pre-assemblaggio moderno e ben strutturato non si limita a preparare componenti e carpenterie grezze, ma diventa l’elemento strategico centrale di tutto il processo produttivo.
L’organizzazione scientifica degli spazi, l’uso di monitor digitali a bordo banco e l’integrazione di macchine automatiche per le lavorazioni meccaniche permettono di abbattere i costi di produzione elevando la qualità del prodotto finito. Ricorda: prima ancora della tecnologia, la chiave del successo risiede nella progettazione di un layout efficiente e di un flusso di lavoro continuo.
Approfondimenti Utili
- Come Organizzare un Reparto Cablaggio per Lavorare Meglio e Più Velocemente
- Cablaggio Quadri Elettrici: Guida Completa
- Come Leggere uno Schema Elettrico
- Collaudo dei Quadri Elettrici secondo CEI EN 61439
- PLC e Quadri Elettrici
- Inverter Industriali: Funzionamento, Cablaggio e Parametri
- Organizzazione Reparto Cablaggio: Guida Completa a Efficienza, Produttività e Layout
Domande Frequenti (FAQ)
Il pre-assemblaggio è la fase in cui vengono preparate le parti meccaniche del quadro elettrico prima del cablaggio. Include attività come il montaggio di guide DIN, canaline, componenti, targhette e la preparazione delle carpenterie.
Un reparto di pre-assemblaggio intelligente consente di ridurre gli errori, velocizzare le lavorazioni, migliorare la qualità del prodotto finale e aumentare la produttività grazie all’utilizzo di monitor digitali, macchine automatiche e processi standardizzati.
Le attività più facilmente automatizzabili sono il taglio di guide DIN e canaline, la lavorazione delle carpenterie, la preparazione dei fili e dei cavi, la stampa delle etichette e la gestione digitale delle commesse.
Un pre-assemblaggio ben organizzato consente al reparto cablaggio di lavorare senza interruzioni, riducendo tempi morti, errori e rilavorazioni. Questo migliora l’efficienza dell’intero processo produttivo e la qualità del quadro elettrico finito.
