Introduzione
Se stai preparando un colloquio come elettricista, manutentore elettrico, cablatore o tecnico di automazione, c’è una domanda che quasi sicuramente ti verrà posta: “Sai leggere uno schema elettrico?”
Per molti candidati questo è il momento più difficile del colloquio. Davanti a uno schema industriale ricco di simboli, sigle e collegamenti, è facile andare nel panico e iniziare a descrivere i componenti in modo confuso.
In realtà, chi ti sta esaminando non vuole verificare se conosci a memoria tutti i simboli elettrici. Vuole capire se sei in grado di ragionare seguendo il percorso dell’energia, distinguere il circuito di potenza da quello di comando e spiegare cosa accade quando un motore viene avviato o arrestato.
In questa guida analizzeremo uno schema di avviamento diretto di un motore trifase, uno degli esempi più utilizzati durante i colloqui tecnici e nei corsi per elettricisti. Attraverso un esempio pratico imparerai a riconoscere i principali componenti, seguire il percorso della corrente e rispondere con sicurezza alle domande più frequenti.
Alla fine dell’articolo saprai leggere uno schema elettrico passo dopo passo, evitando gli errori più comuni che mettono in difficoltà molti candidati durante un colloquio di lavoro.
Come leggere uno schema elettrico a un colloquio di lavoro
Quando un selezionatore ti consegna uno schema elettrico, la prima cosa da fare è non iniziare a descrivere i componenti uno per uno.
L’errore più frequente consiste nel dire: “Questo è un contattore, questo è un motore, questo è un pulsante…” senza spiegare come sono collegati tra loro e quale funzione svolgono all’interno del circuito.
Durante un colloquio, invece, viene valutata soprattutto la tua capacità di interpretare il funzionamento dell’impianto.
Un metodo semplice, utilizzato anche dai manutentori esperti, consiste nel seguire sempre lo stesso ordine di lettura:
- individua l’alimentazione;
- riconosci il circuito di potenza;
- individua il circuito di comando;
- segui il percorso della corrente;
- spiega cosa succede quando viene premuto il pulsante di marcia e quando viene premuto il pulsante di arresto.
Seguendo questa sequenza sarà molto più semplice descrivere qualsiasi schema industriale, anche se non lo hai mai visto prima.
Ricorda inoltre che gli schemi elettrici non rappresentano la disposizione fisica dei componenti all’interno del quadro elettrico, ma il loro funzionamento logico. Per questo motivo componenti appartenenti allo stesso dispositivo, come il contattore, possono comparire in punti diversi dello schema: i contatti principali nel circuito di potenza e la bobina nel circuito di comando.
Una volta acquisito questo metodo di lettura, affrontare uno schema durante un colloquio diventa molto più semplice.
Prima regola: separa circuito di potenza e circuito di comando
La prima operazione da eseguire davanti a qualsiasi schema elettrico industriale è distinguere il circuito di potenza dal circuito di comando.
Questa distinzione è fondamentale perché i due circuiti svolgono funzioni completamente diverse.
Circuito di potenza
Il circuito di potenza trasporta l’energia necessaria ad alimentare il motore o il carico elettrico.
Nel caso di un avviamento diretto trifase, il percorso della corrente è il seguente:
L1 → L2 → L3 → QS1 → QM1 → KM1 → Motore M
Qui transitano le correnti più elevate dell’impianto. Per questo motivo troviamo componenti progettati per interrompere o proteggere la linea di alimentazione, come il sezionatore generale, il salvamotore e i contatti principali del contattore.
Quando il contattore KM1 chiude i suoi tre poli di potenza, il motore riceve tensione sui morsetti U1, V1 e W1 e inizia a ruotare.
Circuito di comando
Il circuito di comando, invece, non alimenta direttamente il motore. Il suo compito è controllare quando il contattore deve chiudere o aprire il circuito di potenza.
Nello schema di esempio il circuito di comando viene alimentato dal trasformatore TR1 a 24 V, una tensione comunemente utilizzata nei quadri industriali per aumentare la sicurezza degli operatori.
Seguendo il percorso della corrente troviamo, nell’ordine:
- pulsante di emergenza S_EM;
- pulsante di arresto S0;
- contatto di protezione del salvamotore QM1;
- pulsante di marcia S1;
- bobina del contattore KM1.
Premendo il pulsante Start, la bobina del contattore si eccita e chiude i tre contatti principali del circuito di potenza. A questo punto il motore viene alimentato e il contatto ausiliario di KM1 realizza l’autoritenuta, mantenendo eccitata la bobina anche dopo il rilascio del pulsante di marcia.
Capire questa distinzione tra potenza e comando è probabilmente l’aspetto più importante che un selezionatore si aspetta da un candidato durante un colloquio tecnico.
Circuito di potenza: dove passa l’energia che alimenta il motore
Il circuito di potenza è la parte dello schema che trasporta l’energia necessaria al funzionamento del motore. È anche la sezione più semplice da seguire, perché il percorso della corrente è lineare e procede dall’alimentazione fino all’utilizzatore.
Nel nostro esempio di avviamento diretto trifase, il percorso è il seguente:
L1 – L2 – L3 → QS1 → QM1 → KM1 → Motore M
Vediamo il ruolo di ogni componente.
QS1 – Sezionatore generale
Il primo componente che incontri è QS1, il sezionatore generale.
La sua funzione è isolare completamente il quadro elettrico dalla rete di alimentazione. Prima di eseguire qualsiasi intervento di manutenzione, il sezionatore viene aperto per eliminare la tensione all’interno del quadro.
Durante un colloquio potresti sentirti chiedere:
“Perché il sezionatore non viene utilizzato per proteggere il motore?”
La risposta è semplice: il sezionatore serve esclusivamente ad aprire o isolare il circuito, mentre la protezione contro sovraccarichi e cortocircuiti è affidata ad altri dispositivi.
QM1 – Salvamotore
Subito dopo trovi QM1, il salvamotore.
Questo dispositivo protegge il motore da condizioni di funzionamento anomale come:
- sovraccarico;
- mancanza di una fase;
- corrente eccessiva.
Se il salvamotore interviene, interrompe l’alimentazione del motore e, contemporaneamente, apre anche un contatto presente nel circuito di comando, impedendo il riavvio dell’impianto fino al ripristino della protezione.
Questa è una delle domande più frequenti nei colloqui tecnici:
“Che differenza c’è tra un contattore e un salvamotore?”
Il salvamotore protegge il motore; il contattore lo comanda.
KM1 – Contattore
Dopo il salvamotore trovi il contattore KM1.
Nel circuito di potenza sono rappresentati i suoi tre contatti principali, uno per ciascuna fase.
Quando la bobina del contattore viene alimentata dal circuito di comando, questi contatti si chiudono contemporaneamente, permettendo alla corrente di raggiungere il motore.

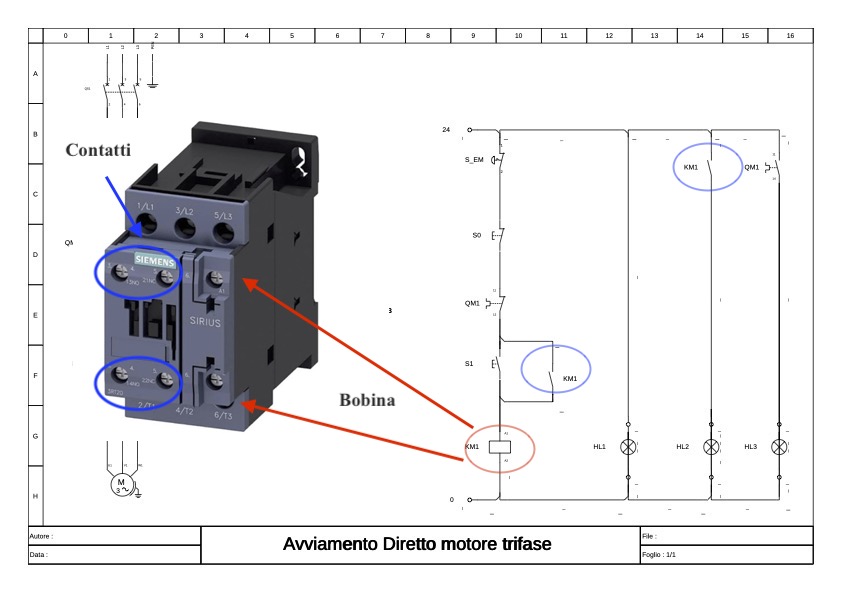

È importante osservare che nello schema il contattore compare in due punti differenti:
- nel circuito di potenza con i tre poli principali;
- nel circuito di comando con la bobina A1-A2 e il contatto ausiliario di autoritenuta.
Questa rappresentazione è perfettamente normale e serve a rendere lo schema più leggibile.
M – Motore trifase
L’ultimo componente del circuito di potenza è il motore trifase, identificato con la sigla M.
Quando il contattore chiude, il motore riceve alimentazione sui morsetti U1, V1 e W1, trasformando l’energia elettrica in energia meccanica.
A questo punto il percorso della corrente nel circuito di potenza è completo.

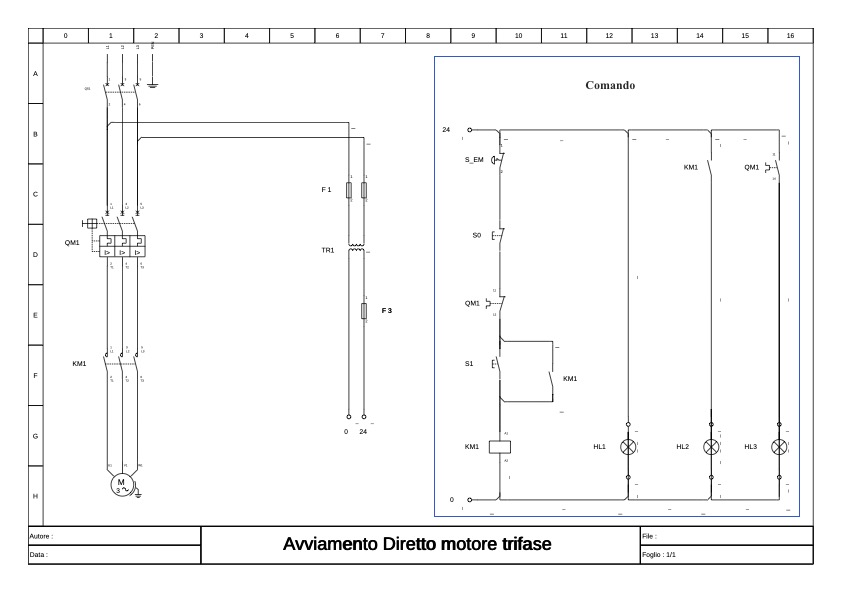

Circuito di comando: il “cervello” dello schema elettrico
Se il circuito di potenza trasporta l’energia, il circuito di comando decide quando questa energia deve raggiungere il motore.
È qui che si concentra gran parte delle domande durante un colloquio, perché dimostra se il candidato ha realmente compreso il funzionamento dell’impianto.
Per leggere correttamente il circuito di comando bisogna seguire il percorso della corrente partendo dall’alimentazione a 24 V fornita dal trasformatore TR1.
Il percorso completo è il seguente:
TR1 → F3 → S_EM → S0 → contatto QM1 → S1 → bobina KM1
Analizziamolo passo dopo passo.
TR1 – Trasformatore
Il trasformatore TR1 alimenta il circuito di comando a 24 V.
Questa tensione è largamente utilizzata nei quadri industriali perché riduce il rischio per gli operatori durante l’utilizzo dei pulsanti e dei dispositivi di comando.
S_EM – Pulsante di emergenza
Il primo dispositivo che incontra la corrente è il pulsante di emergenza S_EM.
È un contatto normalmente chiuso (NC).
In condizioni normali lascia passare la corrente. Quando viene premuto, il contatto si apre, interrompendo immediatamente il circuito di comando e diseccitando il contattore.
Domanda tipica da colloquio:
“Perché il pulsante di emergenza è normalmente chiuso?”
Perché qualsiasi interruzione del circuito (pressione del pulsante, rottura di un filo o guasto) provoca automaticamente l’arresto dell’impianto.
S0 – Pulsante di Stop
Anche il pulsante S0 è un contatto normalmente chiuso.
Quando viene premuto interrompe l’alimentazione della bobina del contattore e il motore si arresta.
S1 – Pulsante di Marcia
Il pulsante S1 è invece normalmente aperto (NO).
Premendolo, il circuito si chiude e alimenta la bobina A1-A2 del contattore KM1.
A questo punto accadono due eventi contemporaneamente:
- il contattore chiude i tre contatti principali del circuito di potenza;
- il contatto ausiliario KM1 realizza l’autoritenuta.
Il contatto di autoritenuta KM1
L’autoritenuta è uno degli argomenti più richiesti durante un colloquio tecnico.
Il contatto ausiliario di KM1 è collegato in parallelo al pulsante Start.
Quando il contattore si eccita, questo contatto si chiude mantenendo alimentata la bobina anche dopo il rilascio del pulsante di marcia.
In altre parole, il pulsante Start serve solo per avviare il circuito, mentre è l’autoritenuta a mantenerlo in funzione.
Se successivamente viene premuto il pulsante Stop, l’emergenza oppure interviene il salvamotore, la bobina si diseccita, il contatto di autoritenuta si riapre e il motore si arresta.
Come spiegare questo schema durante un colloquio di lavoro
Arrivati a questo punto conosci già i principali componenti dello schema. Ora immagina di essere seduto davanti al selezionatore che ti porge il disegno e ti dice:
“Mi spieghi come funziona questo schema?”
Molti candidati iniziano a descrivere i simboli uno dopo l’altro, ma questo approccio raramente convince l’esaminatore.
La strategia migliore consiste nel seguire sempre un ordine preciso, esattamente come farebbe un manutentore durante la ricerca di un guasto.
1. Individua l’alimentazione
La prima cosa da fare è trovare le tre fasi L1, L2 e L3.
Sono il punto di partenza del circuito di potenza e rappresentano l’alimentazione del motore.
Inizia la spiegazione con una frase semplice:
“Lo schema è alimentato dalle tre fasi L1, L2 e L3 che entrano nel quadro elettrico.”
Questa introduzione dimostra subito che sai orientarti nello schema.
2. Segui il circuito di potenza
A questo punto descrivi il percorso della corrente.
Puoi dire:
“Le tre fasi attraversano il sezionatore QS1, poi il salvamotore QM1, successivamente i tre contatti principali del contattore KM1 e infine raggiungono il motore trifase.”
Con questa frase hai già spiegato il funzionamento principale dell’impianto senza entrare in dettagli inutili.
3. Passa al circuito di comando
Dopo aver descritto la potenza, spostati sul comando.
Spiega che il circuito viene alimentato dal trasformatore TR1 a 24 V e che il suo compito è comandare il contattore.
Qui puoi descrivere il percorso della corrente:
TR1 → Emergenza → Stop → Contatto del salvamotore → Start → Bobina KM1
Questo dimostra che hai compreso la logica dello schema e non solo la simbologia.
4. Spiega cosa succede quando premi Start
Questa è probabilmente la domanda più frequente.
La risposta ideale è:
“Premendo il pulsante Start si alimenta la bobina KM1. Il contattore chiude i tre contatti principali del circuito di potenza, il motore riceve tensione e il contatto ausiliario realizza l’autoritenuta mantenendo eccitata la bobina anche dopo il rilascio del pulsante.”
Questa risposta è completa, tecnica e difficilmente lascia dubbi al selezionatore.
5. Concludi spiegando l’arresto del motore
Per terminare la spiegazione puoi aggiungere:
“Premendo il pulsante Stop oppure l’emergenza, oppure se interviene il salvamotore, la bobina KM1 si diseccita, il contattore apre i tre poli di potenza e il motore si arresta.”
Con poche frasi hai spiegato l’intero funzionamento dello schema elettrico.
Le domande più frequenti durante un colloquio sugli schemi elettrici
Conoscere il funzionamento dello schema è importante, ma sapere quali domande vengono poste più spesso ti permette di arrivare al colloquio con maggiore sicurezza.
Di seguito trovi alcune delle richieste che tecnici, responsabili di manutenzione e capi officina rivolgono frequentemente ai candidati.
A cosa serve il contattore?
Il contattore è un dispositivo di comando che permette di aprire e chiudere il circuito di potenza senza agire manualmente sui conduttori.
La sua bobina viene alimentata dal circuito di comando e, quando si eccita, chiude contemporaneamente i tre contatti principali che alimentano il motore.
Qual è la differenza tra contattore e salvamotore?
È una delle domande più classiche.
La risposta corretta è:
- il contattore comanda il motore;
- il salvamotore protegge il motore.
Molti candidati confondono le due funzioni, ma si tratta di dispositivi con compiti completamente differenti.
Perché il pulsante Stop è normalmente chiuso?
Per motivi di sicurezza.
Se un filo si interrompe oppure si verifica un guasto nel circuito di comando, la bobina del contattore perde alimentazione e il motore si arresta automaticamente.
Lo stesso principio viene utilizzato per il pulsante di emergenza.
Cos’è l’autoritenuta?
L’autoritenuta è il contatto ausiliario del contattore collegato in parallelo al pulsante Start.
Dopo la pressione del pulsante di marcia, mantiene alimentata la bobina del contattore senza che l’operatore debba continuare a tenere premuto il pulsante.
È probabilmente la domanda più ricorrente nei colloqui per elettricisti e manutentori.
Perché il circuito di comando lavora a 24 V?
L’utilizzo di una tensione ridotta aumenta la sicurezza dell’operatore durante l’utilizzo dei pulsanti e dei dispositivi di comando.
Per questo motivo, nella maggior parte dei quadri industriali, il circuito di comando è alimentato tramite un trasformatore che abbassa la tensione rispetto al circuito di potenza.
Cosa succede se interviene il salvamotore?
Quando il salvamotore rileva un sovraccarico o una mancanza di fase:
- interrompe il circuito di potenza;
- apre il proprio contatto nel circuito di comando;
- diseccita il contattore;
- impedisce il riavvio del motore fino al ripristino della protezione.
Questa risposta dimostra che hai compreso il collegamento tra circuito di potenza e circuito di comando, uno degli aspetti più importanti nella lettura degli schemi elettrici.
Gli errori più comuni quando si legge uno schema elettrico
Anche chi ha una buona preparazione teorica può commettere errori durante la lettura di uno schema elettrico. Nella maggior parte dei casi non dipende dalla difficoltà dello schema, ma dal metodo utilizzato per interpretarlo.
Conoscere gli errori più frequenti ti aiuterà a evitarli durante un colloquio di lavoro e a dimostrare un approccio professionale.
Confondere il circuito di potenza con il circuito di comando
È probabilmente l’errore più comune.
Molti candidati seguono i fili senza distinguere tra il circuito che alimenta il motore e quello che controlla il contattore.
Ricorda sempre questa semplice regola:
- il circuito di potenza trasporta energia al motore;
- il circuito di comando decide quando il motore deve funzionare.
Se riesci a individuare subito questi due circuiti, hai già compiuto metà del lavoro.
Cercare i componenti invece di seguire la corrente
Un altro errore frequente consiste nell’elencare i componenti presenti nello schema senza spiegare il loro funzionamento.
Dire semplicemente:
- questo è il contattore;
- questo è il salvamotore;
- questo è il motore;
non dimostra che sai leggere uno schema.
Quello che interessa al selezionatore è capire se riesci a spiegare come la corrente attraversa il circuito e quale funzione svolge ogni componente durante il funzionamento dell’impianto.
Non riconoscere il contattore nei due circuiti
Molti candidati rimangono confusi quando vedono il simbolo KM1 rappresentato in punti diversi dello schema.
In realtà non si tratta di due contattori.
È sempre lo stesso componente, rappresentato nelle sue diverse parti:
- nel circuito di potenza trovi i tre contatti principali;
- nel circuito di comando trovi la bobina A1-A2;
- sempre nel comando trovi il contatto ausiliario di autoritenuta.
Capire questa rappresentazione è fondamentale per leggere qualsiasi schema industriale.
Non spiegare cosa succede dopo aver premuto Start
Un altro errore molto diffuso è fermarsi alla frase:
“Premo Start e il motore parte.”
Una spiegazione corretta dovrebbe invece descrivere tutta la sequenza:
- si alimenta la bobina del contattore;
- il contattore chiude i tre poli di potenza;
- il motore riceve tensione;
- il contatto ausiliario realizza l’autoritenuta;
- il motore continua a funzionare anche dopo il rilascio del pulsante.
Questa sequenza dimostra che hai realmente compreso il funzionamento dello schema.
Dimenticare il ruolo del salvamotore
Molti candidati descrivono il salvamotore come un semplice interruttore.
In realtà svolge due funzioni fondamentali:
- protegge il motore da sovraccarichi e mancanza di fase;
- interrompe anche il circuito di comando attraverso il proprio contatto ausiliario.
Questo secondo aspetto viene spesso dimenticato, ma è uno dei punti che i selezionatori apprezzano maggiormente.
Esempio di risposta perfetta durante un colloquio
Dopo aver studiato i componenti e compreso il funzionamento dello schema, è utile esercitarsi con una risposta completa, simile a quella che potresti dare durante un colloquio tecnico.
Di seguito trovi un esempio.
“Lo schema rappresenta un avviamento diretto di un motore trifase. Parto dal circuito di potenza: le tre fasi L1, L2 e L3 entrano nel quadro e attraversano il sezionatore QS1, che permette di isolare l’impianto. Successivamente la corrente passa nel salvamotore QM1, che protegge il motore da sovraccarichi e mancanza di fase. Dopo il salvamotore troviamo il contattore KM1, i cui tre contatti principali alimentano il motore trifase.”
“Passando al circuito di comando, il trasformatore TR1 fornisce una tensione di 24 V. La corrente attraversa il pulsante di emergenza, il pulsante Stop, il contatto del salvamotore e il pulsante Start. Quando viene premuto Start si alimenta la bobina del contattore KM1.”
“L’eccitazione della bobina provoca la chiusura dei tre contatti principali del circuito di potenza e il motore riceve alimentazione. Contemporaneamente si chiude il contatto ausiliario di KM1 che realizza l’autoritenuta, mantenendo alimentata la bobina anche dopo il rilascio del pulsante.”
“Se viene premuto il pulsante Stop, l’emergenza oppure interviene il salvamotore, la bobina si diseccita, il contattore apre i contatti principali e il motore si arresta.”
Questa spiegazione richiede meno di due minuti, ma dimostra al selezionatore che sai leggere uno schema elettrico seguendo una logica precisa e che conosci il funzionamento dei principali componenti di un quadro industriale.
Un consiglio per affrontare il colloquio
Se durante il colloquio ti trovi davanti a uno schema che non hai mai visto, non avere fretta di rispondere.
Prenditi qualche secondo per osservare il disegno, individua l’alimentazione, separa circuito di potenza e circuito di comando e segui il percorso della corrente.
Nella maggior parte dei casi il selezionatore è più interessato al tuo metodo di ragionamento che alla velocità con cui rispondi.
Dimostrare un approccio logico e ordinato vale molto di più che conoscere a memoria decine di simboli elettrici.
Il prossimo passo: esercitati su schemi sempre più complessi
Ora che hai imparato a leggere uno schema di avviamento diretto, puoi mettere alla prova le tue competenze con circuiti più avanzati, come:
- avviamento stella-triangolo;
- inversione del senso di rotazione di un motore trifase;
- comando di due motori con interblocco elettrico;
- schemi con relè temporizzati;
- circuiti con PLC e moduli di ingresso e uscita;
- schemi con inverter e motori asincroni.
Ogni nuovo schema introdurrà componenti aggiuntivi, ma il metodo di lettura resterà sempre lo stesso. Più ti eserciterai, più diventerà naturale interpretare un disegno elettrico e spiegarne il funzionamento durante un colloquio o un intervento di manutenzione.
Conclusioni
Saper leggere uno schema elettrico non significa conoscere a memoria centinaia di simboli o ricordare ogni sigla presente in un quadro industriale.
La competenza che aziende e selezionatori cercano è un’altra: la capacità di ragionare sul funzionamento dell’impianto.
Ogni schema racconta una sequenza logica di eventi. Se impari a seguire il percorso della corrente, distinguere il circuito di potenza da quello di comando e comprendere il ruolo dei principali componenti, riuscirai a interpretare anche schemi molto più complessi.
L’avviamento diretto di un motore trifase rappresenta uno dei migliori esercizi per acquisire questo metodo di lavoro. Al suo interno trovi infatti tutti gli elementi fondamentali che incontrerai nella maggior parte dei quadri elettrici industriali: il sezionatore, il salvamotore, il contattore, il trasformatore, i pulsanti di comando e il circuito di autoritenuta.
Una volta padroneggiato questo schema, affrontare un colloquio tecnico sarà molto meno stressante. Non dovrai improvvisare o cercare di ricordare definizioni imparate a memoria: ti basterà seguire la logica del circuito e spiegare, con calma, il percorso della corrente e il funzionamento dei componenti.
Articoli correlati
- Componenti di un quadro elettrico
- Progettazione di quadri elettrici BT
- Dimensionamento dei quadri elettrici
- Tipologie di quadri elettrici
- PLC e quadri elettrici
- Grado IP nei quadri elettrici
- Cablaggio di un quadro elettrico
- Norma CEI EN 61439 per quadri elettrici
Domande Frequenti (FAQ)
Il modo corretto per leggere uno schema elettrico è partire sempre dall’alimentazione. Individua prima le fasi L1, L2 e L3, segui il circuito di potenza fino al motore e solo successivamente passa al circuito di comando. Questo metodo ti permette di comprendere il funzionamento dell’impianto senza perderti tra simboli e collegamenti.
Il circuito di potenza trasporta l’energia che alimenta il motore o il carico elettrico. Il circuito di comando, invece, utilizza pulsanti, contatti ausiliari, relè e bobine per decidere quando il motore deve avviarsi o fermarsi. In un quadro industriale i due circuiti sono distinti ma lavorano insieme.
Durante un colloquio tecnico vengono spesso poste domande come:
A cosa serve il contattore?
Cos’è l’autoritenuta?
Perché il pulsante Stop è normalmente chiuso?
Qual è la funzione del salvamotore?
Come distingui il circuito di potenza da quello di comando?
Cosa succede quando premi il pulsante Start?
Prepararsi su questi argomenti aumenta notevolmente le probabilità di affrontare il colloquio con sicurezza.
Per comprendere gli schemi di base, come l’avviamento diretto di un motore trifase, possono bastare alcune settimane di studio ed esercizio. Per interpretare schemi più complessi, con PLC, inverter e sistemi di automazione, è invece necessaria esperienza pratica. La chiave è acquisire un metodo di lettura corretto e allenarsi con schemi reali.
Lascia un commento
