💡 In 30 secondi
L’interruttore differenziale confronta continuamente la corrente che entra e quella che esce dal circuito. Se rileva una dispersione verso terra superiore alla soglia di intervento (ΔIn), apre automaticamente il circuito per proteggere persone e impianto.
- Tipo AC: solo correnti sinusoidali alternate.
- Tipo A: anche correnti pulsanti continue generate da apparecchi elettronici.
- Tipo F: ideale per climatizzatori e motori monofase con inverter.
- Tipo B: necessario per inverter trifase, alcune wallbox EV e applicazioni industriali.
- 30 mA: protezione addizionale delle persone.
- Più differenziali: maggiore continuità di servizio e migliore selettività.
Introduzione
L’interruttore differenziale è uno dei dispositivi di protezione più importanti all’interno di un impianto elettrico in bassa tensione. La sua funzione è interrompere automaticamente l’alimentazione quando rileva una corrente di dispersione verso terra che potrebbe rappresentare un pericolo per le persone oppure un rischio di incendio.
Negli ultimi anni la scelta del differenziale è diventata significativamente più complessa. La diffusione di inverter, alimentatori switching, pompe di calore, climatizzatori, piani cottura a induzione, colonnine di ricarica per veicoli elettrici e motori a velocità variabile ha modificato profondamente la natura delle correnti di guasto. Le tradizionali protezioni di tipo AC, per molti impieghi, non sono più sufficienti.
La Norma CEI 64-8 ha recepito questa evoluzione introducendo prescrizioni sempre più restrittive sull’impiego delle diverse classi di interruttori differenziali, imponendo in numerosi casi l’utilizzo dei tipi A, F o B in funzione delle caratteristiche dei carichi alimentati. La scelta errata può compromettere sia la sicurezza dell’impianto sia la continuità di servizio, provocando mancati interventi oppure scatti intempestivi.
In questa guida analizzeremo nel dettaglio il principio fisico di funzionamento del differenziale, il significato dei principali parametri elettrici e le differenze tra le classi AC, A, F e B. Approfondiremo inoltre i criteri normativi di scelta secondo la CEI 64-8, la selettività differenziale e le tecniche di verifica e manutenzione.
L’obiettivo è fornire una guida tecnica destinata a progettisti, quadristi, installatori, manutentori e studenti che desiderano comprendere non solo quale differenziale installare, ma soprattutto perché sceglierlo.
Approfondimento:
- Quadri elettrici: guida completa a tipologie, componenti, funzionamento, normativa e progettazione
- Componenti del Quadro Elettrico Industriale: Guida e Layout
Cos’è e Come Funziona un Interruttore Differenziale
L’interruttore differenziale è un dispositivo destinato alla protezione contro i contatti indiretti e, nei casi previsti dalla normativa, anche come protezione addizionale contro i contatti diretti mediante l’impiego di dispositivi ad alta sensibilità (generalmente 30 mA).
Il suo funzionamento non dipende dall’entità della corrente assorbita dal carico ma esclusivamente dalla differenza tra la corrente che entra nel circuito e quella che ne ritorna.
In condizioni di normale esercizio tutta la corrente che attraversa il conduttore di fase deve ritornare attraverso il conduttore di neutro (oppure attraverso le altre fasi nei sistemi trifase).
Quando parte della corrente si disperde verso terra attraverso una massa metallica accidentalmente in tensione, il corpo umano, l’isolamento deteriorato di un cavo, l’umidità o componenti elettronici guasti, la corrente di ritorno risulta inferiore a quella di andata.
L’interruttore rileva questa differenza e, se supera la soglia nominale ΔIn, apre il circuito in pochi millisecondi.
Questo principio permette di limitare il rischio di folgorazione, gli incendi provocati da correnti di dispersione e i danni agli impianti.
Dal punto di vista costruttivo, il differenziale è completamente indipendente dalla protezione magnetotermica: non interviene in caso di sovraccarico o cortocircuito, salvo che sia integrato in un dispositivo magnetotermico differenziale (RCBO).
La protezione differenziale costituisce uno dei provvedimenti fondamentali previsti dalla CEI 64-8 per garantire la sicurezza degli impianti utilizzatori e rientra tra le misure di protezione contro i contatti indiretti insieme alla messa a terra e al coordinamento con i dispositivi automatici di interruzione.
Approfondimento: Progettazione Quadri Elettrici Industriali e BT: Guida Completa
Il principio di funzionamento: Somma vettoriale delle correnti e trasformatore toroidale
Il cuore dell’interruttore differenziale è costituito da un trasformatore toroidale ad alta permeabilità magnetica.
Attraverso il foro centrale del toroide transitano tutti i conduttori attivi del circuito: fase e neutro nei sistemi monofase, oppure le tre fasi (ed eventualmente il neutro) nei sistemi trifase.
Ogni conduttore percorso da corrente genera un flusso magnetico nel nucleo.
Poiché i conduttori attraversano il toroide in versi opposti, i rispettivi flussi magnetici si sottraggono vettorialmente.
La condizione fondamentale di equilibrio è:
Σ I = 0
ossia:
I₁ + I₂ + I₃ + … + Iₙ = 0
Quando questa relazione è soddisfatta, il flusso magnetico risultante è nullo e sul secondario del trasformatore non viene indotta alcuna tensione.
Il dispositivo rimane chiuso.
Sistema monofase
In un circuito monofase ideale vale:
Ifase = Ineutro
oppure, considerando il verso delle correnti,
Ifase + (-Ineutro) = 0
Esempio:
Corrente sul conduttore di fase:
15 A
Corrente sul neutro:
15 A
Somma vettoriale:
15 − 15 = 0 A
Il toroide non rileva alcuna corrente differenziale.
Guasto verso terra
Supponiamo ora che un isolamento deteriorato provochi una dispersione verso terra pari a:
120 mA
Avremo:
Corrente sulla fase:
15 A
Corrente di ritorno sul neutro:
14,88 A
Somma vettoriale:
15 − 14,88 = 0,12 A
cioè
120 mA
Se il differenziale possiede:
ΔIn = 30 mA
risulta:
120 mA > 30 mA
e il relè differenziale eccita il meccanismo di sgancio provocando l’apertura dei contatti.
Sistema trifase equilibrato
Nel sistema trifase vale la relazione vettoriale:
IA + IB + IC = 0
Questa condizione si verifica quando le correnti hanno lo stesso valore efficace, sono sfasate di 120° e il sistema è perfettamente equilibrato.
Ad esempio:
IA = 20 A
IB = 20 A
IC = 20 A
La somma algebrica dei valori efficaci non è significativa; ciò che si annulla è la somma vettoriale (fasoriale) delle tre correnti, che risulta pari a zero grazie allo sfasamento di 120°. Il flusso magnetico complessivo nel toroide è quindi nullo e il differenziale non interviene.
Sistema trifase squilibrato
In un impianto reale i carichi raramente risultano perfettamente bilanciati.
Esempio:
IA = 30 A
IB = 18 A
IC = 11 A
Se non esiste dispersione verso terra, la corrente nel neutro assume automaticamente il valore necessario affinché la somma vettoriale delle quattro correnti (tre fasi più neutro) rimanga nulla:
IA + IB + IC + IN = 0
Anche in presenza di forte squilibrio, il differenziale non interviene, perché tutta la corrente che esce dall’apparecchiatura ritorna attraverso i conduttori attivi che attraversano il toroide.
L’intervento avviene esclusivamente quando una parte della corrente trova un percorso alternativo, ad esempio attraverso il conduttore di protezione (PE), una massa metallica o il terreno.
Il circuito di sgancio
Quando compare una corrente differenziale:
IΔ = ΣI ≠ 0
In questo caso, nel secondario del toroide viene indotta una tensione. I moderni interruttori possono integrare filtri contro i disturbi ad alta frequenza, circuiti immunizzati ai transitori, elaborazione digitale della forma d’onda e il riconoscimento delle correnti continue pulsanti o lisce per i modelli di tipo A, F e B.
Questa alimenta un relè elettronico oppure elettromagnetico che aziona il meccanismo di sgancio.
L’apertura dei contatti principali interrompe l’alimentazione del circuito protetto.
Per questo motivo due differenziali aventi la stessa sensibilità nominale possono presentare comportamenti molto diversi in presenza di armoniche, convertitori statici o inverter.
I parametri fondamentali
Per selezionare correttamente un interruttore differenziale è necessario distinguere due grandezze spesso confuse tra loro.
Corrente nominale (In) e
La prima è la corrente nominale In, espressa in ampere (A), che rappresenta la massima corrente che il dispositivo può trasportare in servizio continuo senza superare i limiti termici previsti dal costruttore. Non determina la soglia di intervento differenziale e deve essere scelta in funzione della corrente d’impiego del circuito e del coordinamento con il dispositivo di protezione contro le sovracorrenti. Le taglie più comuni sono 25 A, 40 A, 63 A, 80 A e 125 A.
Sensibilità differenziale (ΔIn)
La seconda è la corrente differenziale nominale di intervento ΔIn, espressa generalmente in milliampere (mA), che identifica la soglia oltre la quale il dispositivo deve intervenire in presenza di una dispersione verso terra.
I valori normalizzati più utilizzati sono:
| Sensibilità ΔIn | Impiego tipico |
| 10 mA | Protezione addizionale in ambienti particolari o applicazioni specifiche |
| 30 mA | Protezione delle persone contro i contatti indiretti e protezione addizionale contro i contatti diretti |
| 100 mA | Protezione contro il rischio d’incendio e selettività locale |
| 300 mA | Protezione antincendio di impianti e linee principali |
| 500 mA | Applicazioni industriali specifiche con esigenze di continuità di servizio |
È fondamentale comprendere che un differenziale da 63 A – 30 mA non interviene quando la corrente assorbita supera 63 A: quella funzione spetta all’interruttore magnetotermico associato (oppure alla sezione magnetotermica se il dispositivo è un RCBO).
Le due indicazioni descrivono infatti fenomeni differenti: In rappresenta la capacità di trasporto della corrente, mentre ΔIn indica la soglia di rilevazione della dispersione verso terra.
Tempo di intervento
Un ulteriore parametro fondamentale è il tempo di intervento, che deve rispettare i limiti previsti dalle norme di prodotto per garantire la protezione delle persone. A parità di sensibilità, dispositivi con ritardo intenzionale (ad esempio i differenziali selettivi di tipo S) presentano tempi di apertura maggiori per consentire il corretto coordinamento con i dispositivi installati a valle.
Infine, è importante ricordare che la sensibilità differenziale non deve essere scelta esclusivamente in funzione della sicurezza, ma anche delle dispersioni fisiologiche dell’impianto. Impianti ricchi di alimentatori switching, filtri EMC, inverter e convertitori elettronici presentano correnti di dispersione permanenti superiori rispetto agli impianti tradizionali; una valutazione progettuale errata può causare frequenti scatti intempestivi pur in assenza di guasti.
Nota del Progettista: I tempi limite di sgancio secondo la norma CEI EN 61008-1
La sicurezza delle persone non dipende solo dalla sensibilità ΔIn, ma dal tempo di permanenza della corrente nel corpo umano. Per i differenziali di tipo generale (non ritardati) a uso domestico e similare, la norma impone tempi di intervento massimi estremamente severi in funzione della corrente di guasto reale:
- Alla corrente nominale di guasto (1 × ΔIn): t ≤ 300 ms (in Italia, la CEI 64-8 prescrive prudenzialmente t ≤ 240 ms per i sistemi TT).
- A cinque volte la corrente nominale (5 × ΔIn): t ≤ 40 ms.
Per i differenziali di tipo Selettivo (Tipo S), il tempo di non risposta minimo (il ritardo intenzionale) è impostato a 130 ms, con un tempo massimo di apertura che non deve mai superare i 500 ms a 1 × ΔIn.
Le Classi di Interruttori Differenziali: Quale Scegliere?
La scelta della classe dell’interruttore differenziale non dipende dalla potenza dell’impianto né dalla corrente nominale del circuito, ma dalla forma d’onda della corrente differenziale che può manifestarsi durante un guasto.
L’evoluzione dell’elettronica di potenza ha modificato radicalmente il comportamento degli utilizzatori. Alimentatori switching, inverter, convertitori di frequenza, raddrizzatori, azionamenti elettronici e caricabatterie generano componenti continue e armoniche che un differenziale tradizionale potrebbe non rilevare correttamente.
Per questo motivo la Norma CEI 64-8 limita progressivamente l’utilizzo dei differenziali di tipo AC, privilegiando i tipi A, F e B in funzione del carico alimentato.
La classificazione è definita dalle norme di prodotto della serie CEI EN 61008 e CEI EN 61009 e identifica le forme di corrente differenziale che il dispositivo è in grado di rilevare.
In ordine crescente di prestazioni troviamo:
| Tipo | Correnti rilevate | Applicazioni principali |
| AC | Corrente alternata sinusoidale | Carichi puramente resistivi |
| A | Corrente alternata + continua pulsante | Elettrodomestici ed elettronica domestica |
| F | Tipo A + frequenze miste fino a circa 1 kHz | Motori monofase con inverter |
| B | Tutte le precedenti + corrente continua liscia | Inverter trifase, fotovoltaico, EV, azionamenti industriali |
La scelta della classe corretta non rappresenta soltanto una prescrizione normativa, ma garantisce che il differenziale continui a intervenire anche quando il guasto assume forme d’onda molto diverse dalla tradizionale sinusoide a 50 Hz.
Tipo AC: Caratteristiche e limiti normativi attuali
L’interruttore differenziale di tipo AC è stato per molti anni il dispositivo più diffuso negli impianti civili.
È progettato esclusivamente per rilevare correnti differenziali alternate sinusoidali alla frequenza nominale di rete di 50 Hz.
In presenza di una dispersione perfettamente sinusoidale il suo funzionamento è estremamente affidabile.
Il problema nasce quando il guasto attraversa componenti elettronici.
Come nasce il limite del tipo AC
La quasi totalità degli apparecchi moderni contiene uno stadio di raddrizzamento costituito da ponte di Graetz, condensatori, alimentatori switching o convertitori PWM.
In caso di guasto verso terra la corrente non assume più una forma sinusoidale.
In caso di guasto la corrente può diventare pulsante, distorta, ricca di armoniche o contenere una componente continua.
Il nucleo magnetico del toroide può andare incontro a fenomeni di saturazione.
Quando il nucleo magnetico del toroide satura, diminuisce la sensibilità, aumenta il tempo di intervento e, nei casi peggiori, il differenziale potrebbe non aprire affatto il circuito.
Dove è ancora utilizzabile
Il tipo AC può essere impiegato esclusivamente quando il costruttore dell’utilizzatore garantisce che non possano generarsi correnti differenziali continue pulsanti.
Gli esempi compatibili sono limitati a stufe elettriche tradizionali, resistenze corazzate, boiler elettrici senza elettronica, lampade a incandescenza o carichi puramente resistivi.
Perfino molte moderne lampade LED integrano alimentatori switching che rendono preferibile un differenziale di tipo A.
Cosa prescrive oggi la CEI 64-8
Le ultime edizioni della CEI 64-8 non vietano in modo assoluto il tipo AC, ma ne restringono fortemente il campo di applicazione.
In presenza di apparecchiature elettroniche è necessario verificare le indicazioni del costruttore.
Qualora il costruttore richieda un differenziale di tipo A, F oppure B, tale prescrizione diventa vincolante ai fini della conformità dell’impianto.
Dal punto di vista progettuale, oggi il tipo AC rappresenta sempre più un’eccezione piuttosto che la regola.
Per nuovi impianti residenziali la scelta del tipo A costituisce generalmente la soluzione più prudente e orientata al futuro.
Tipo A: La protezione contro le correnti pulsanti unidirezionali
Il differenziale di tipo A nasce proprio per risolvere le limitazioni del tipo AC.
Oltre alle correnti alternate sinusoidali, è in grado di rilevare correnti differenziali pulsanti unidirezionali, correnti raddrizzate a semionda e componenti continue pulsanti.
Si tratta della tipologia oggi maggiormente installata negli impianti civili di nuova realizzazione.
Perché è necessario
Prendiamo come esempio una lavatrice moderna.
L’alimentazione del motore prevede raddrizzatore, condensatore di livellamento, inverter e controllo PWM.
Se il guasto interessa uno dei transistor di potenza, la corrente verso terra non sarà più sinusoidale.
Un differenziale AC potrebbe non riconoscerla correttamente.
Il tipo A, invece, è progettato proprio per queste condizioni.
Apparecchi che normalmente richiedono un tipo A
Nella pratica impiantistica, il tipo A è richiesto per lavatrici, asciugatrici, lavastoviglie, forni elettronici, piani a induzione monofase, alimentatori switching, computer, televisori, piccoli gruppi UPS, illuminazione LED, alimentatori industriali, dispositivi domotici e apparecchiature informatiche.
In sostanza, ogni circuito che alimenta elettronica di potenza rappresenta un candidato naturale per un differenziale di tipo A.
Vantaggi pratici
Rispetto al tipo AC offre maggiore affidabilità, migliore immunità ai disturbi, compatibilità con gli impianti moderni e maggiore sicurezza contro le correnti pulsanti.
Per questi motivi molti progettisti adottano esclusivamente differenziali di tipo A nelle abitazioni di nuova costruzione, eliminando completamente il tipo AC, coordinandoli con le sezioni adeguate che puoi verificare nella nostra tabella dei cavi.
Tipo F: Lavatrici, condizionatori e carichi monofase con inverter
Il tipo F rappresenta un’evoluzione del differenziale di tipo A.
È stato sviluppato per i moderni motori monofase regolati tramite inverter.
Negli ultimi anni questi azionamenti sono diventati estremamente diffusi.
Questi azionamenti sono presenti in climatizzatori inverter, pompe di calore monofase, lavatrici e asciugatrici inverter, compressori a velocità variabile e ventilazione elettronica.
Perché il tipo A può non essere sufficiente
Gli inverter non generano soltanto correnti pulsanti.
Gli inverter producono anche armoniche, componenti ad alta frequenza e correnti differenziali con frequenza variabile.
Il tipo F è progettato per mantenere la propria sensibilità anche in presenza di frequenze superiori ai 50 Hz (tipicamente fino a circa 1 kHz).
Maggiore continuità di servizio
Un altro vantaggio del tipo F è la migliore immunità agli scatti intempestivi.
Gli inverter producono transitori, impulsi di commutazione e correnti capacitive.
Questi fenomeni possono provocare aperture indesiderate con differenziali tradizionali.
Il tipo F integra filtri e criteri di elaborazione che riducono notevolmente tali interventi non necessari.
Quando sceglierlo
È indicato per linee dedicate a climatizzatori split, pompe di calore monofase, gruppi frigoriferi, compressori inverter e motori monofase regolati elettronicamente.
Nei moderni edifici residenziali la presenza di almeno un differenziale di tipo F sta diventando sempre più frequente.
Tipo B: Inverter trifase, pompe di calore e stazioni di ricarica auto elettriche (EV)
Il differenziale di tipo B rappresenta il livello più elevato di protezione oggi disponibile.
È progettato per rilevare correnti alternate sinusoidali, pulsanti, miste, ad alta frequenza e correnti continue lisce (smooth DC).
Quest’ultima caratteristica costituisce la differenza fondamentale rispetto ai tipi precedenti.
Perché la corrente continua è pericolosa
Un inverter trifase può generare, in caso di guasto, una corrente continua verso terra.
Questa componente continua può saturare completamente il toroide di un differenziale tradizionale.
Se il toroide satura, il dispositivo perde sensibilità, non rileva correttamente le dispersioni e la protezione delle persone viene compromessa.
Il tipo B utilizza un sistema di rilevazione completamente differente, capace di riconoscere anche correnti continue lisce.
Applicazioni tipiche
Il tipo B è necessario in presenza di inverter trifase, convertitori industriali, azionamenti per motori asincroni, impianti fotovoltaici specifici, gruppi statici di continuità di elevata potenza, ascensori con inverter, macchine utensili CNC, pompe di calore trifase e colonnine di ricarica EV senza protezione DC integrata.
Colonnine di ricarica EV
Le infrastrutture di ricarica rappresentano uno degli ambiti nei quali si verificano più frequentemente errori progettuali.
Molte wallbox integrano già un dispositivo RDC-DD da 6 mA che rileva la corrente continua residua.
In questa configurazione il costruttore può prescrivere l’impiego di un differenziale di tipo A da 30 mA a monte.
Se tale protezione interna non è presente, è normalmente richiesto un differenziale di tipo B.
Per questo motivo è sempre indispensabile verificare la documentazione tecnica della stazione di ricarica prima di scegliere il dispositivo di protezione.
Attenzione Normativa: La Variante V5 della CEI 64-8 e la ricarica EV
Il collegamento delle stazioni di ricarica per veicoli elettrici (Wallbox) è regolato dall’Articolo 722 della Norma CEI 64-8. La norma stabilisce che ogni punto di connessione deve essere protetto individualmente da un interruttore differenziale almeno di Tipo A con sensibilità ΔIn ≤ 30 mA, a condizione che la stazione di ricarica integri un dispositivo di interruzione della corrente di guasto in continua superiore a 6 mA (dispositivo RDC-DD conforme alla CEI EN 62955).
Qualora la Wallbox sia priva di questa protezione interna contro le correnti continue lisce (come accade su molti modelli economici o industriali), è obbligatorio installare a monte un differenziale di Tipo B. L’installazione di un comune differenziale di Tipo A o AC in presenza di guasti in corrente continua senza RDC-DD espone l’impianto al fenomeno dell’accecamento magnetico del toroide, annullando la protezione.
Confronto rapido delle quattro classi
| Tipo | AC | A | F | B |
| Corrente alternata sinusoidale | ✔ | ✔ | ✔ | ✔ |
| Corrente continua pulsante | ✖ | ✔ | ✔ | ✔ |
| Correnti con frequenze miste | ✖ | Limitata | ✔ | ✔ |
| Corrente continua liscia | ✖ | ✖ | ✖ | ✔ |
| Motori con inverter monofase | ✖ | Buona | ✔ | ✔ |
| Inverter trifase | ✖ | ✖ | ✖ | ✔ |
| Wallbox EV (senza RDC-DD integrato) | ✖ | ✖ | ✖ | ✔ |
Criteri di Selettività Differenziale (Orizzontale e Verticale)

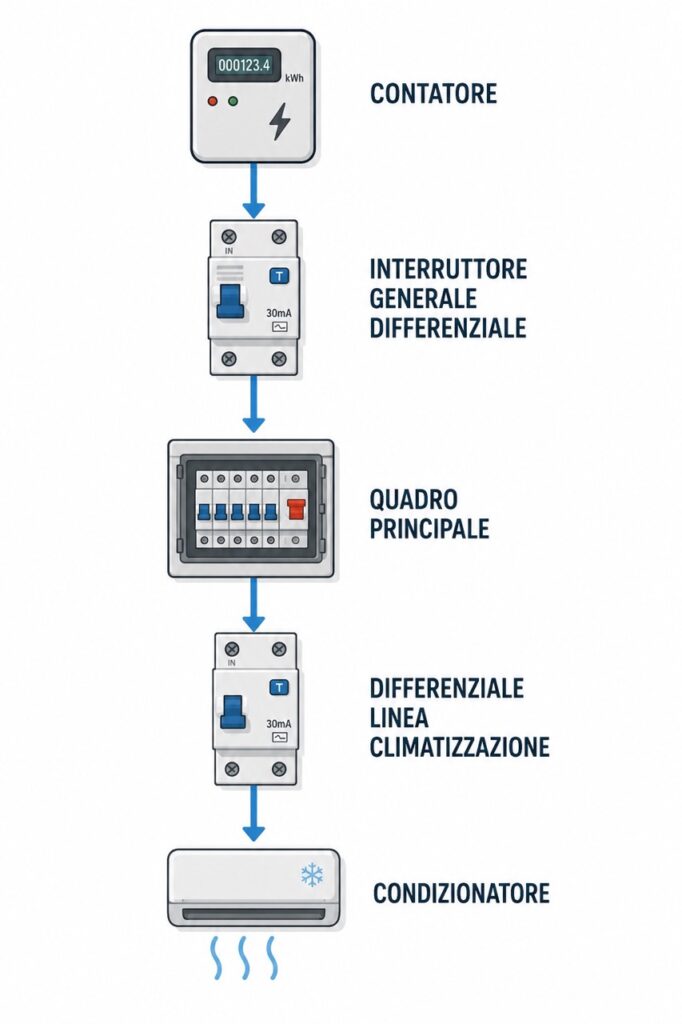

Un impianto elettrico moderno non deve limitarsi a garantire la sicurezza delle persone, ma deve anche assicurare la continuità di servizio. Quando si verifica un guasto verso terra, l’obiettivo è interrompere esclusivamente il circuito interessato, evitando il fuori servizio dell’intero impianto.
Questo risultato si ottiene progettando correttamente la selettività differenziale, ossia il coordinamento tra più interruttori differenziali installati lungo la distribuzione.
Una selettività ben progettata consente di limitare il disservizio alla sola utenza guasta, facilitare la ricerca del guasto, ridurre i tempi di ripristino, evitare lo sgancio del generale e migliorare l’affidabilità dell’impianto.
La selettività differenziale può essere ottenuta secondo due criteri: selettività verticale tra dispositivi in serie e selettività orizzontale tra circuiti derivati.
Entrambi devono essere considerati già nella fase di progettazione dello schema unifilare.
Selettività verticale
La selettività verticale riguarda dispositivi installati uno a valle dell’altro.
Esempio semplificato:
Quando il climatizzatore presenta una dispersione verso terra, deve intervenire esclusivamente il differenziale dedicato.
Il differenziale generale deve rimanere chiuso.
Perché possono intervenire entrambi
Supponiamo di installare:
Entrambi rilevano la stessa corrente differenziale.
Se il guasto produce:
IΔ = 150 mA
entrambi superano la propria soglia.
L’intervento diventa casuale: talvolta apre il dispositivo a valle, talvolta quello a monte o entrambi, causando il blackout totale dell’impianto.
Il risultato è la perdita di alimentazione dell’intero impianto.
Come si realizza la selettività verticale
La selettività si ottiene combinando una diversa sensibilità e un diverso tempo di intervento.
La soluzione più comune è:
| Posizione | Sensibilità |
| A valle | 30 mA |
| A monte | 100 mA selettivo |
| oppure |
| Posizione | Sensibilità |
| A valle | 30 mA |
| A monte | 300 mA selettivo |
Il differenziale a valle interviene per primo.
Il dispositivo generale interviene soltanto se quello a valle è guasto, se il guasto interessa il montante o se la corrente supera le condizioni della protezione generale.
Selettività orizzontale
La selettività orizzontale consiste nel distribuire le utenze su più differenziali indipendenti.
Schema tipico:
Se la lavastoviglie presenta un guasto:
interverrà soltanto il differenziale della cucina.
Le altre linee continueranno a funzionare.
Questo criterio rappresenta una delle migliori soluzioni per gli impianti residenziali moderni.
Una corretta ripartizione evita il blackout totale, mantiene in funzione frigoriferi, illuminazione di emergenza e allarmi, semplificando l’individuazione della linea guasta.
Una corretta ripartizione dei circuiti permette di:
Anche la CEI 64-8 raccomanda una suddivisione dei circuiti che riduca al minimo le conseguenze di un singolo guasto, migliorando continuità di servizio e manutenzione dell’impianto.
Coordinamento delle dispersioni permanenti
Un errore molto frequente consiste nel considerare esclusivamente la corrente differenziale di guasto.
In realtà ogni apparecchiatura elettronica produce una piccola corrente di dispersione fisiologica.
Sono responsabili principalmente filtri EMC, condensatori verso terra, alimentatori switching, inverter, convertitori elettronici e gruppi UPS.
La somma di queste dispersioni può raggiungere valori significativi.
Esempio:
| Utilizzatore | Dispersione |
| Climatizzatore inverter | 2 mA |
| Lavatrice | 1,5 mA |
| PC | 1 mA |
| TV | 0,8 mA |
| UPS | 2 mA |
| Illuminazione LED | 2,5 mA |
Totale:
9,8 mA
Con un differenziale da 30 mA l’impianto lavora già con circa un terzo della soglia nominale.
L’aggiunta di nuovi apparecchi può aumentare ulteriormente la corrente di dispersione e rendere più probabili gli scatti intempestivi.
Per questo motivo è buona pratica distribuire i carichi elettronici su più differenziali anziché concentrare tutte le utenze sotto un unico dispositivo.
Errori progettuali più frequenti
Installare un solo differenziale generale
È ancora frequente trovare impianti con:
Questa soluzione causa l’interruzione dell’intera alimentazione per ogni dispersione, rende difficoltosa la ricerca guasti e aumenta la probabilità di scatti intempestivi.
Differenziali identici in cascata
Installare due dispositivi da:
30 mA
30 mA
senza alcun ritardo intenzionale non garantisce selettività.
L’intervento sarà imprevedibile.
Carichi elettronici concentrati
Riunire sotto un solo differenziale pompe di calore, climatizzatori, UPS, alimentatori, illuminazione LED ed elettrodomestici riduce il margine operativo prima dell’intervento.
Una distribuzione più equilibrata migliora affidabilità e continuità di servizio.
Differenziali Selettivi (Tipo S): Ritardo intenzionale e coordinamento
Quando è necessario garantire la selettività verticale, la semplice differenza di sensibilità non è sempre sufficiente.
Per questo motivo sono stati sviluppati gli interruttori differenziali selettivi, identificati dalla lettera S.
Il loro principio di funzionamento è semplice:
il dispositivo introduce un ritardo intenzionale prima dell’apertura dei contatti.
Durante questo intervallo verifica se il differenziale installato a valle elimina il guasto.
Se il dispositivo a valle interviene correttamente, il differenziale selettivo non apre.
Se invece il guasto permane, interviene anche il dispositivo a monte, assicurando la protezione dell’impianto.
Sequenza di intervento
Consideriamo il seguente schema:
Si verifica un guasto da 120 mA sul circuito prese.
La sequenza prevede che il 30 mA rilevi il guasto, mentre il tipo S avvia il ritardo; se il primo apre il circuito annullando la corrente, il selettivo non interviene.
L’alimentazione del resto dell’impianto rimane disponibile.
Quando utilizzare un differenziale di tipo S
Il tipo S è usato nei quadri generali, all’origine degli impianti, in edifici con quadri secondari, distribuzioni industriali, condomini, terziario e impianti con elevata continuità di servizio.
In un’abitazione unifamiliare di piccole dimensioni non è sempre necessario; al contrario, negli impianti articolati costituisce spesso la soluzione più efficace per evitare disalimentazioni estese.
Esempio progettuale
Una possibile configurazione conforme ai principi di coordinamento può essere:
| Posizione | Tipo | Sensibilità |
| Quadro generale | Tipo A selettivo S | 300 mA |
| Cucina | Tipo A | 30 mA |
| Illuminazione | Tipo A | 30 mA |
| Climatizzazione | Tipo F | 30 mA |
| Wallbox EV | Tipo B oppure Tipo A con RDC-DD integrato secondo il costruttore | 30 mA |
Con questa configurazione il guasto rimane confinato, la ricerca è immediata, si riduce il rischio di blackout totale e migliora la continuità di servizio.
Buone pratiche di progettazione
Si raccomanda di verificare la tipologia dei carichi, la presenza di inverter, le correnti di dispersione previste, la necessità di continuità, le prescrizioni del costruttore e il coordinamento tra sensibilità e tempi.
Una progettazione attenta della selettività riduce i disservizi, facilita la manutenzione e aumenta l’affidabilità complessiva dell’impianto, soprattutto in presenza di carichi elettronici moderni.
Manutenzione, Test e Ricerca dei Guasti nel Quadro
L’interruttore differenziale è un dispositivo di protezione che opera normalmente in condizioni di inattività. Può rimanere chiuso per anni senza intervenire e, proprio per questo motivo, deve essere sottoposto a verifiche periodiche che ne confermino la piena efficienza.
La manutenzione comprende verifiche del meccanismo di sgancio, dei tempi di intervento, dell’assenza di dispersioni anomale, del coordinamento e dell’idoneità rispetto ai carichi installati.
Negli impianti industriali e nel terziario, una corretta manutenzione preventiva riduce sensibilmente i fermi impianto e permette di individuare anomalie prima che si trasformino in guasti.
Scatti Intempestivi: Cause principali e l’uso di Differenziali Immuni ai Disturbi (Hi/Apr/Si)
Lo scatto intempestivo è l’apertura del differenziale in assenza di un reale guasto pericoloso.
Nella maggior parte dei casi il dispositivo funziona correttamente: è l’impianto che presenta condizioni tali da provocare il superamento della soglia differenziale, anche solo per pochi millisecondi.
Per questo motivo è fondamentale evitare la sostituzione indiscriminata del differenziale senza aver individuato la causa reale.
Le principali cause degli scatti intempestivi
Somma delle dispersioni permanenti
Ogni apparecchiatura elettronica genera una piccola corrente di dispersione verso terra.
I principali responsabili sono alimentatori switching, filtri EMC, inverter, UPS, climatizzatori, illuminazione LED, computer e apparecchiature informatiche.
Singolarmente queste correnti sono trascurabili, ma la loro somma può avvicinarsi alla soglia di intervento del differenziale.
Esempio:
| Apparecchiatura | Dispersione |
| Climatizzatore | 2,5 mA |
| PC | 1 mA |
| Server NAS | 2 mA |
| UPS | 3 mA |
| Illuminazione LED | 3 mA |
| Lavatrice | 2 mA |
Totale:
13,5 mA
Con un differenziale da 30 mA rimane un margine operativo limitato.
Un breve transitorio può provocare l’intervento.
Correnti di inserzione
All’accensione di alcune apparecchiature si verificano elevate correnti impulsive dovute alla carica dei condensatori.
Queste correnti sono tipiche di alimentatori switching, inverter, gruppi UPS, illuminazione LED e azionamenti elettronici.
Questi impulsi possono raggiungere valori elevati pur avendo durata di pochi millisecondi.
Sovratensioni atmosferiche
Le scariche atmosferiche producono impulsi di tensione, correnti impulsive e disturbi elettromagnetici che possono causare aperture indesiderate.
Anche senza un fulmine diretto sull’edificio possono verificarsi aperture indesiderate.
L’installazione di SPD (Surge Protective Device) correttamente coordinati contribuisce a ridurre questi fenomeni.
Umidità
L’umidità rappresenta una delle cause più frequenti di dispersione.
L’umidità può interessare cassette di derivazione esterne, apparecchi illuminanti, prese da esterno, motori, pompe sommerse e cavi deteriorati.
La dispersione aumenta progressivamente fino a provocare l’intervento del differenziale.
Deterioramento dell’isolamento
L’isolamento può degradarsi a causa di calore, raggi UV, agenti chimici, vibrazioni, abrasione o roditori.
La corrente dispersa cresce lentamente rendendo gli interventi sempre più frequenti.
Differenziali Immuni ai Disturbi (HI, SI, APR)
Per impianti ricchi di elettronica i costruttori hanno sviluppato differenziali ad alta immunità.
Le sigle comuni includono HI, SI, APR, HPI, Super Immunizzato o semplicemente Immunizzato.
Il principio di funzionamento è analogo, mentre cambia la tecnologia impiegata.
Sono progettati per resistere a impulsi di corrente, armoniche, alta frequenza, sovratensioni, disturbi di rete e correnti capacitive.
Questi dispositivi sono progettati per resistere meglio a:
Non aumentano la soglia di intervento e non riducono il livello di sicurezza.
Semplicemente distinguono meglio un reale guasto da un disturbo transitorio.
Dove conviene installarli
Sono indicati per locali CED, server, impianti informatici, studi medici, elettronica sensibile, automazione, pompe di calore, climatizzazione, linee frigorifere e domotica.
In molti casi sostituiscono efficacemente continui interventi di manutenzione dovuti a scatti apparentemente inspiegabili.
Procedura pratica di ricerca guasti
Quando il differenziale interviene ripetutamente è opportuno seguire una procedura ordinata.
1. Verifica dell’intervento
Accertarsi di quale differenziale è intervenuto, se il problema interessa sempre la stessa linea o se compare in particolari condizioni come pioggia, accensione clima, ore notturne o ricarica EV.
Ad esempio:
Queste informazioni permettono già di restringere il campo delle possibili cause.
2. Scollegamento progressivo dei circuiti
Una tecnica molto efficace consiste nell’aprire tutti i magnetotermici a valle.
Successivamente si richiudono uno alla volta.
Quando il differenziale interviene nuovamente è stata individuata la linea interessata.
All’interno della linea si procede scollegando progressivamente i singoli utilizzatori.
3. Verifica visiva
Controllare morsetti allentati o ossidati, surriscaldamento, infiltrazioni, isolamento danneggiato o cavi schiacciati.
Molti guasti vengono individuati già durante questa fase.
Diagnostica Strumentale: Misura dei tempi di intervento e correnti di dispersione
Nella diagnostica avanzata delle dispersioni, non si può procedere alla cieca. L’utilizzo di una pinza amperometrica per correnti di dispersioni con risoluzione a 0.1 mA rappresenta lo strumento indispensabile per ogni installatore e manutentore. Questo strumento permette di misurare la corrente differenziale reale che attraversa i conduttori attivi senza scollegare le utenze, individuando istantaneamente quale linea o quale elettrodomestico sta consumando il margine di sicurezza del differenziale da 30 mA prima ancora che si verifichi lo scatto intempestivo. È l’investimento più intelligente per azzerare i tempi di ricerca guasti nei quadri elettrici complessi.
Prova con il pulsante TEST
Ogni differenziale è dotato del pulsante T oppure TEST.
Premendolo viene inserita internamente una resistenza che genera artificialmente una corrente differenziale.
Il dispositivo deve intervenire immediatamente.
Questa prova verifica il meccanismo di sgancio e il circuito interno del differenziale.
Tuttavia, non misura il tempo o la corrente reale di sgancio, né lo stato dell’impianto di terra o le dispersioni presenti.
Per questo motivo non sostituisce le verifiche strumentali.
Misura del tempo di intervento
Il verificatore multifunzione applica una corrente differenziale controllata.
Vengono eseguite prove a diverse soglie: 0,5, 1, 2 e 5 volte il valore ΔIn.
Lo strumento misura il tempo necessario all’apertura del dispositivo.
Il confronto con i limiti previsti dalle norme di prodotto consente di stabilire se il differenziale è ancora efficiente.
Misura della corrente di intervento
Lo strumento aumenta progressivamente la corrente differenziale fino all’apertura del dispositivo.
In questo modo viene determinata la corrente reale di intervento.
Una soglia errata può indicare il deterioramento del dispositivo, un malfunzionamento interno o la necessità di sostituzione.
Misura delle correnti di dispersione
La pinza amperometrica differenziale permette di misurare direttamente la corrente residua senza interrompere il servizio.
La misura viene effettuata racchiudendo nella pinza:
In condizioni normali la somma vettoriale delle correnti è prossima a zero.
L’eventuale valore residuo rappresenta la corrente dispersa verso terra.
Questa tecnica permette di individuare circuiti critici, confrontare le dispersioni, programmare la manutenzione e verificare il bilanciamento.
Misura della resistenza di isolamento
Quando si sospetta un deterioramento dei cavi viene utilizzato il misuratore di isolamento (megger).
La prova applica una tensione continua tra conduttori attivi e PE, tra fase e neutro o tra i conduttori stessi.
Valori ridotti indicano umidità, isolamento degradato, danni meccanici o contaminazione.
Quando sostituire un differenziale
La sostituzione è necessaria se il dispositivo non supera il test, ha tempi o correnti fuori tolleranza, meccanismo irregolare, surriscaldamento o se non è idoneo ai carichi elettronici moderni.
In molti impianti realizzati diversi anni fa l’aggiornamento dei differenziali rappresenta uno degli interventi con il miglior rapporto tra incremento della sicurezza, continuità di servizio e adeguamento alle attuali prescrizioni progettuali.
Checklist e FAQ conclusive
La scelta dell’interruttore differenziale non può essere ridotta alla semplice selezione della corrente nominale o della sensibilità differenziale. Per realizzare un impianto sicuro, affidabile e conforme alla Norma CEI 64-8 è necessario valutare con attenzione la tipologia dei carichi, la forma delle correnti differenziali prevedibili, la continuità di servizio richiesta e il corretto coordinamento tra i dispositivi installati.
La crescente diffusione di elettronica di potenza rende ormai insufficiente un approccio basato esclusivamente sui tradizionali differenziali di tipo AC. Una progettazione moderna deve prevedere dispositivi adeguati alle caratteristiche reali dell’impianto, privilegiando la sicurezza senza trascurare l’affidabilità e la facilità di manutenzione.
Checklist per scegliere il differenziale corretto
Prima di installare un interruttore differenziale verifica sempre i seguenti aspetti.
✔ Identifica il tipo di carico
Valuta se il circuito alimenta resistenze, motori tradizionali, inverter, alimentatori switching, apparecchi elettronici, pompe di calore, climatizzatori, colonnine EV o impianti fotovoltaici.
La natura del carico determina direttamente la classe del differenziale.
✔ Controlla le prescrizioni del costruttore
Le specifiche tecniche del costruttore, che possono indicare i tipi A, F o B, devono essere sempre rispettate.
Questa indicazione prevale sulla scelta generica del progettista e deve essere rispettata ai fini della conformità dell’impianto.
✔ Verifica la corrente nominale (In)
La corrente nominale deve risultare adeguata alla linea protetta.
Le taglie comuni includono 25 A, 40 A, 63 A, 80 A e 125 A.
Il differenziale non protegge dal sovraccarico se non è integrato in un magnetotermico differenziale (RCBO), pertanto il coordinamento con la protezione contro le sovracorrenti rimane essenziale.
✔ Scegli correttamente la sensibilità ΔIn
Scegli 30 mA per la protezione delle persone, 100 mA per la selettività, o 300 mA per la protezione antincendio.
La sensibilità deve essere coerente con la funzione di protezione prevista.
✔ Valuta le dispersioni permanenti
Impianti con numerosi dispositivi elettronici possono presentare correnti residue elevate anche in condizioni normali.
Per gestire dispersioni elevate, suddivide i circuiti, utilizza più dispositivi o valuta modelli ad alta immunità.
✔ Progetta la selettività
Verifica la selettività verticale e orizzontale, il coordinamento e l’impiego di differenziali selettivi di tipo S.
✔ Considera la continuità di servizio
La suddivisione dell’impianto limita i disservizi, semplifica la ricerca dei guasti e mantiene attivi i servizi essenziali.
Tabella riassuntiva: quale differenziale scegliere?
| Tipo di utilizzatore | Differenziale consigliato |
| Boiler elettrico tradizionale | AC (solo se il costruttore lo consente) oppure A |
| Illuminazione LED | A |
| Prese domestiche | A |
| Lavatrice | A |
| Lavastoviglie | A |
| Forno elettronico | A |
| Piano a induzione | A (salvo diversa indicazione del costruttore) |
| Climatizzatore inverter | F |
| Pompa di calore monofase | F |
| Compressore inverter | F |
| UPS | A o B secondo il costruttore |
| Inverter trifase | B |
| Convertitore di frequenza industriale | B |
| Macchina utensile CNC | B |
| Wallbox EV | B oppure A con RDC-DD integrato secondo il costruttore |
| Impianto fotovoltaico | Secondo le prescrizioni del costruttore dell’inverter (A o B) |
Nota tecnica: la scelta definitiva deve sempre tenere conto della documentazione del costruttore dell’apparecchiatura, che può prescrivere una specifica tipologia di interruttore differenziale.
Errori più comuni da evitare
Durante la progettazione e l’installazione si riscontrano frequentemente alcuni errori ricorrenti.
Installare un tipo AC ovunque
Oggi rappresenta una delle cause più comuni di interventi anomali o di protezione non adeguata in presenza di elettronica di potenza.
Utilizzare un solo differenziale per tutta l’abitazione
Un singolo guasto provoca la disalimentazione completa dell’impianto.
Installare due differenziali da 30 mA in cascata
Senza ritardo intenzionale non esiste alcuna garanzia di selettività.
Ignorare le indicazioni del costruttore
Molte apparecchiature riportano esplicitamente il tipo di differenziale richiesto.
Trascurare le dispersioni permanenti
Con numerosi alimentatori switching e inverter gli scatti intempestivi diventano molto probabili.
Non effettuare le verifiche periodiche
Un differenziale mai controllato potrebbe non garantire più le prestazioni previste.
Domande Frequenti (FAQ)
Qual è la differenza tra un differenziale di tipo AC e uno di tipo A?
Il tipo AC rileva esclusivamente correnti differenziali alternate sinusoidali a 50 Hz. Il tipo A rileva anche correnti continue pulsanti generate da alimentatori elettronici, raddrizzatori e numerosi elettrodomestici moderni.
Il differenziale di tipo AC è ancora consentito?
Sì, ma solo quando il circuito alimenta utilizzatori che non generano correnti differenziali pulsanti o continue e quando il costruttore dell’apparecchiatura non richiede una classe superiore. Nella maggior parte dei nuovi impianti residenziali il tipo A rappresenta la scelta più indicata.
Quando è obbligatorio un differenziale di tipo F?
Il tipo F è indicato per circuiti che alimentano motori monofase controllati da inverter, come climatizzatori, pompe di calore e compressori a velocità variabile, quando previsto dal costruttore o necessario per garantire il corretto funzionamento.
Quando è necessario un differenziale di tipo B?
È richiesto per apparecchiature che possono generare correnti differenziali continue lisce, come inverter trifase, convertitori di frequenza, alcuni impianti fotovoltaici e stazioni di ricarica per veicoli elettrici prive di rilevamento interno della corrente continua residua.
Un differenziale da 30 mA protegge dal cortocircuito?
No. Il differenziale interviene esclusivamente in presenza di correnti di dispersione verso terra. La protezione contro sovraccarichi e cortocircuiti è affidata all’interruttore magnetotermico oppure alla sezione magnetotermica di un RCBO.
Il pulsante TEST è sufficiente per verificare il differenziale?
No. Il pulsante TEST controlla il funzionamento del meccanismo di sgancio, ma non verifica il tempo reale di intervento, la corrente di intervento né lo stato dell’impianto. Le verifiche periodiche complete richiedono strumentazione dedicata.
Perché il differenziale scatta quando accendo il climatizzatore?
Le cause possono essere dispersioni permanenti elevate, correnti impulsive dell’inverter, umidità, isolamento deteriorato o un differenziale non idoneo.
Una diagnosi strumentale permette di individuare con precisione l’origine del problema.
Conviene installare differenziali ad alta immunità?
Sì, soprattutto in impianti con elevata presenza di elettronica, automazione, UPS, server, climatizzazione o apparecchiature sensibili. Migliorano la continuità di servizio riducendo gli interventi causati da disturbi transitori, senza diminuire il livello di sicurezza.
Conclusioni
L’interruttore differenziale è molto più di un semplice dispositivo di protezione: rappresenta un elemento determinante per la sicurezza delle persone, la protezione dell’impianto e la continuità di esercizio. La crescente diffusione di carichi elettronici impone un approccio progettuale consapevole, basato sulla conoscenza delle caratteristiche delle diverse classi (AC, A, F e B), sul rispetto delle prescrizioni della CEI 64-8 e delle indicazioni dei costruttori delle apparecchiature.
Scegliere il differenziale corretto significa non solo rispettare la normativa, ma anche realizzare impianti più affidabili, ridurre gli scatti intempestivi, semplificare la manutenzione e garantire un livello di sicurezza adeguato alle moderne installazioni elettriche.
Lascia un commento
