Fusibili o Magnetotermici: Guida alla Scelta nel Quadro Elettrico

Introduzione

Quando si progetta un quadro elettrico, una delle decisioni più importanti riguarda il sistema di protezione contro sovraccarichi e cortocircuiti. La scelta ricade quasi sempre su due soluzioni: fusibili oppure interruttori magnetotermici.

Entrambi hanno lo stesso obiettivo, cioè interrompere la corrente quando si verifica una condizione di guasto, evitando danni ai cavi, alle apparecchiature e, soprattutto, garantendo la sicurezza delle persone. Tuttavia, il modo in cui svolgono questa funzione è profondamente diverso.

Non esiste una soluzione universalmente migliore. I fusibili offrono una rapidità di intervento e una capacità di limitazione della corrente difficilmente eguagliabili, mentre gli interruttori magnetotermici garantiscono maggiore praticità, continuità di esercizio e semplicità di manutenzione.

La scelta dipende da numerosi fattori, tra cui:

• corrente nominale del circuito;
• corrente di cortocircuito presunta;
• tipologia di carico (motori, inverter, alimentatori, linee di distribuzione);
• continuità di servizio richiesta;
• costi di manutenzione;
• coordinamento con le altre protezioni del quadro.

In questa guida analizzeremo nel dettaglio il funzionamento di entrambe le tecnologie, confrontandone vantaggi, svantaggi e applicazioni pratiche, per capire quando conviene utilizzare un fusibile, quando scegliere un interruttore magnetotermico e quando, invece, la soluzione migliore consiste nell’impiegare entrambi nello stesso quadro elettrico.

Approfondimento: Quadri elettrici: guida completa a tipologie, componenti, funzionamento, normativa e progettazione

Il fusibile è uno dei dispositivi di protezione elettrica più semplici ed efficaci mai sviluppati. Il suo principio di funzionamento è puramente fisico: al suo interno è presente un elemento metallico calibrato che fonde quando la corrente supera un determinato valore per un tempo sufficiente.

Quando questo accade, il circuito viene interrotto in modo permanente, eliminando il guasto e impedendo che il calore generato possa danneggiare cavi, apparecchiature o componenti del quadro elettrico.

A differenza di un interruttore automatico, il fusibile non può essere riarmato. Dopo l’intervento deve essere sostituito con un nuovo dispositivo avente le stesse caratteristiche nominali.

Il Fusibile Industriale: Effetto Joule e Limitazione d’Arco (CEI EN 60269)

Durante il normale funzionamento la corrente attraversa l’elemento fusibile senza provocare alcun effetto significativo.

Se invece si verifica un sovraccarico oppure un cortocircuito, l’aumento della corrente produce calore per effetto Joule. Quando la temperatura supera il limite previsto dal costruttore, l’elemento si fonde interrompendo il circuito in pochi millisecondi.

Uno dei maggiori vantaggi dei fusibili è la loro elevata capacità di limitazione della corrente di cortocircuito. Il dispositivo interrompe il guasto prima che la corrente raggiunga il suo valore massimo, riducendo sensibilmente l’energia passante (I²t) e lo stress termico ed elettrodinamico sui componenti del quadro.

Per questo motivo i fusibili vengono spesso utilizzati per proteggere dispositivi particolarmente sensibili, come:

• inverter;
• azionamenti elettronici;
• convertitori statici;
• UPS;
• alimentatori switching;
• semiconduttori di potenza.

Le principali tipologie di fusibili

Non tutti i fusibili sono uguali. Ogni categoria è progettata per una specifica applicazione.

I più diffusi nei quadri elettrici industriali sono:

• gG, utilizzati per la protezione completa di linee e cavi contro sovraccarico e cortocircuito;
• aM, progettati principalmente per la protezione dei motori, dove sopportano le elevate correnti di avviamento e intervengono solo in caso di cortocircuito;
• gR e aR, destinati alla protezione di semiconduttori e dispositivi elettronici particolarmente delicati, grazie ai tempi di intervento estremamente ridotti.

La scelta della categoria corretta è fondamentale, perché un fusibile non idoneo può provocare interventi intempestivi oppure, al contrario, non garantire una protezione adeguata dell’impianto.

Dove vengono utilizzati

Ancora oggi i fusibili rappresentano la soluzione preferita in molte applicazioni industriali caratterizzate da correnti di cortocircuito elevate o dalla presenza di componenti elettronici costosi.

È frequente trovarli all’interno di:

• quadri di automazione;
• quadri di distribuzione BT;
• protezioni per inverter e servoazionamenti;
• batterie di condensatori;
• sezionatori portafusibili;
• impianti fotovoltaici e sistemi di accumulo.

In molti casi vengono utilizzati in combinazione con altri dispositivi di protezione per migliorare la selettività e aumentare la continuità di servizio dell’impianto.

Dimensionamento Cavi e Normativa CEI 64-8

Secondo la CEI 64-8, il tempo di fusione più lento dei fusibili (If = 1.6 * In) rispetto agli interruttori magnetotermici (If = 1.3 * In) può imporre l’utilizzo di sezioni di cavo maggiorate per garantire la protezione termica della linea, influenzando i costi di cablaggio.

L’interruttore magnetotermico è un dispositivo automatico progettato per interrompere il circuito in presenza di sovraccarichi o cortocircuiti senza richiedere la sostituzione del componente dopo ogni intervento.

Una volta eliminata la causa del guasto, il dispositivo può essere semplicemente riarmato, riducendo notevolmente i tempi di fermo impianto e i costi di manutenzione.

Per questo motivo rappresenta oggi la soluzione più utilizzata nei quadri elettrici civili e industriali.

L’Interruttore Magnetotermico: Sganciatori Bimetallici ed Elettromagnetici (CEI EN 60947-2 / CEI EN 60898-1)

Il nome “magnetotermico” deriva dalla presenza di due sistemi di protezione distinti.

La protezione termica interviene contro i sovraccarichi mediante una lamina bimetallica che si deforma quando viene attraversata da una corrente superiore a quella nominale per un determinato periodo di tempo.

La protezione magnetica, invece, entra in funzione quasi istantaneamente durante un cortocircuito grazie a un elettromagnete che provoca l’apertura immediata dei contatti.

L’unione di questi due sistemi consente al dispositivo di proteggere efficacemente sia le linee elettriche sia le apparecchiature collegate a valle.

Tipologie di interruttori magnetotermici

Nel settore industriale si distinguono principalmente due famiglie.

Gli interruttori modulari (MCB) vengono installati su guida DIN e sono impiegati per la protezione delle linee terminali, dei circuiti ausiliari e delle utenze di piccola e media potenza.

Gli interruttori scatolati (MCCB) sono invece progettati per correnti più elevate e consentono regolazioni avanzate delle soglie di intervento, risultando ideali come interruttori generali o protezioni di dorsali e quadri di distribuzione.

Nei quadri industriali gli interruttori automatici sono generalmente conformi alla norma CEI EN 60947-2, mentre i magnetotermici modulari possono essere certificati anche secondo la CEI EN 60898-1 quando destinati ad applicazioni civili o similari.

Le curve di intervento

Un elemento fondamentale nella scelta del magnetotermico è la curva di intervento magnetica, che definisce la soglia di sgancio istantaneo in presenza di cortocircuito.

Le curve più diffuse sono:

• Curva B, indicata per carichi prevalentemente resistivi.
• Curva C, la più utilizzata nei quadri industriali e nelle distribuzioni generali.
• Curva D, consigliata per motori, trasformatori e carichi con elevate correnti di spunto.
• Curva MA, protezione solo magnetica per motori (intervento a 12 * In +/- 20%); richiede un relè termico esterno per i sovraccarichi.

La corretta selezione della curva permette di evitare scatti intempestivi durante l’avviamento delle macchine senza compromettere la sicurezza dell’impianto.

Grazie alla possibilità di essere equipaggiati con contatti ausiliari, sganciatori, motori di richiusura e sistemi di comunicazione, gli interruttori magnetotermici si integrano facilmente nei moderni quadri di automazione, offrendo funzionalità che vanno ben oltre la semplice protezione elettrica.

Tabella Comparativa Parametrica: Fusibile vs Magnetotermico

Mercato Nordamericano: Normative UL 508A / NEC

Per i quadri destinati al mercato USA e Canada, è essenziale distinguere tra Feeder Circuit (circuito di alimentazione) e Branch Circuit (circuito derivato). La normativa UL 508A vieta l’uso di fusibili di classe H, K, G e T per il bordo macchina industriale, prescrivendo invece classi ad alte prestazioni come CC, J, RK-1 e RK-5.

Inoltre, i protettori motore standard IEC richiedono quasi sempre fusibili a monte per soddisfare i requisiti di protezione da corto circuito, a meno che il dispositivo non sia certificato come “Type E” (Self-protected combination motor controller).

A prima vista, fusibili e interruttori magnetotermici svolgono la stessa funzione: interrompere il circuito quando la corrente supera i limiti di sicurezza. In realtà, le differenze tra le due tecnologie sono numerose e influenzano direttamente sicurezza, continuità di servizio, manutenzione e costi di gestione dell’impianto.

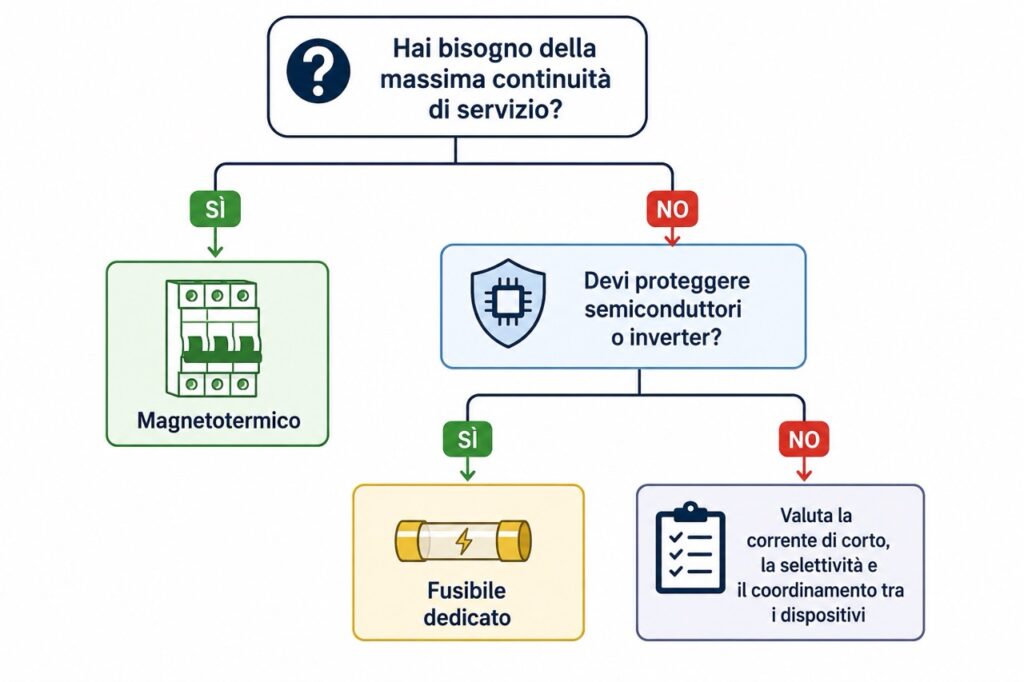

Il criterio di scelta non dovrebbe basarsi esclusivamente sul prezzo del dispositivo, ma anche sul tipo di carico, sulla corrente di cortocircuito disponibile e sul livello di affidabilità richiesto dall’impianto.

La tabella seguente riassume le principali differenze.

Parametro Tecnico	Fusibile Industriale (gG/aM/aR)	Interruttore Magnetotermico (MCB / MCCB)
Norma di Riferimento	CEI EN 60269-1 / CEI EN 60269-2	CEI EN 60898-1 (civile) / CEI EN 60947-2 (industriale)
Potere di Interruzione (Icu)	Elevatissimo (fino a 120 kA, e in alcuni casi fino a 200 kA per classi specifiche nordamericane come CC e J)	Medio-Alto (6 kA – 150 kA su MCCB ad alte prestazioni)
Tempo di Intervento su C.C.	Extrarapido (<1 ms su tipo aR) per massima limitazione	Meccanico (3 ms-10 ms), con intervento considerato “istantaneo” dai produttori
Energia Passante (I 2 t)	Minimizzata (massima limitazione dell’energia passante, noti come componenti “current limiting”)	Moderata (Limitata da camera rompiarco integrata nell’interruttore)
Ripristino	Sostituzione fisica della cartuccia all’interno del portafusibile	Riarmo manuale tramite leva o da remoto tramite motore/comando
Interruzione Trifase	Monopolare (comporta il rischio di marcia monofase in caso di guasto su una sola linea)	Multipolare integrata (disponibile in configurazioni 2P, 3P, 4P)
Dissipazione Termica (Pd)	Contenuta a regime nominale	Dipendente dalle bobine, dallo sganciatore (termico/magnetico) e dai contatti interni

Tabella 2: Mappatura Categorie Fusibili vs Curve Magnetotermiche

Applicazione Tipica	Categoria Fusibile Consigliata	Curva Magnetotermico Equivalente / Alternativa	Note Applicative
Distribuzione Generale / Resistenze	gG (Full-range generale)	Curva B / Curva C	Protezione sia da sovraccarico che da corto circuito. La Curva C è tipicamente impiegata per cavi e impianti che alimentano apparecchi utilizzatori classici.
Avviamento Motori	aM (Partial-range motore)	Curva D / Curva K	Protegge solo da corto circuito; richiede un relè termico o salvamotore abbinato. Le Curve D e K (intervento magnetico a 10-14 In) sono prescritte per apparecchi con forti correnti di avviamento transitorie.
Protezione motori (solo cortocircuito)	aM	Curva MA	Protezione solo magnetica; richiede obbligatoriamente un relè termico per il sovraccarico
Inverter, Servodrive e Semiconduttori	aR/gR (Ultrarapidi)	Curva Z (Limitata)	Soluzione a fusibile quasi sempre prescritta dal costruttore dell’inverter o dell’azionamento a frequenza variabile per garantire i corretti valori di Short Circuit Current Rating (SCCR). La Curva Z (intervento basso a 2.4-3.6 In) è specifica per la protezione di circuiti elettronici.

Riarmo e continuità di servizio

La differenza più evidente riguarda ciò che accade dopo un intervento.

Quando un fusibile interrompe il circuito, l’elemento interno si fonde definitivamente. Prima di ripristinare l’alimentazione è necessario individuare il guasto, rimuovere il fusibile danneggiato e sostituirlo con uno nuovo avente le stesse caratteristiche.

Con un interruttore magnetotermico, invece, una volta eliminata la causa dell’anomalia è sufficiente riportare la leva in posizione di chiusura per ripristinare il servizio.

Per questo motivo gli interruttori automatici sono spesso preferiti negli impianti produttivi dove anche pochi minuti di fermo macchina possono generare costi elevati.

Velocità di intervento

Dal punto di vista della rapidità, il fusibile mantiene ancora oggi un vantaggio importante.

Durante un cortocircuito molto elevato, l’elemento fusibile interrompe il circuito in tempi estremamente ridotti, limitando l’energia che attraversa il guasto.

L’interruttore magnetotermico interviene anch’esso molto rapidamente grazie allo sganciatore magnetico, ma la presenza di componenti meccanici rende il processo generalmente meno rapido rispetto alla fusione controllata di un fusibile.

Questa caratteristica spiega perché i fusibili siano ancora largamente utilizzati nella protezione di dispositivi elettronici particolarmente sensibili.

Analisi Elettrotecnica: Energia Passante (I²t) e Potere di Interruzione (Icu)

Uno degli aspetti più importanti, ma spesso meno conosciuti, riguarda la limitazione dell’energia passante (I²t).

Durante un cortocircuito non conta soltanto interrompere la corrente, ma anche limitare quanta energia riesce a raggiungere il guasto prima dell’intervento della protezione.

I fusibili, soprattutto quelli ad alta capacità di interruzione, sono progettati proprio per ridurre drasticamente questa energia.

Leggi  Come leggere uno schema elettrico industriale durante un colloquio di lavoro

Ciò significa:

• minore riscaldamento dei conduttori;
• minori sollecitazioni meccaniche sulle sbarre;
• minori danni agli apparecchi collegati;
• maggiore durata dei componenti.

È uno dei motivi principali per cui vengono impiegati nella protezione di inverter, convertitori di frequenza e semiconduttori di potenza.

Manutenzione

Dal punto di vista manutentivo le due soluzioni presentano filosofie completamente diverse.

Il fusibile richiede la disponibilità di ricambi compatibili e personale qualificato per la sostituzione.

L’interruttore magnetotermico, invece, può essere riarmato immediatamente dopo aver verificato ed eliminato il guasto, riducendo notevolmente i tempi di intervento.

Negli impianti moderni, inoltre, molti magnetotermici possono essere equipaggiati con accessori per il monitoraggio remoto, contatti ausiliari, sganciatori di minima tensione e sistemi di diagnostica integrabili con PLC e supervisori SCADA.

Costi iniziali e costi di esercizio

Considerando il solo acquisto, il fusibile rappresenta spesso la soluzione economicamente più conveniente.

Tuttavia, il costo complessivo dell’impianto deve includere anche:

• ricambi;
• tempi di fermo;
• interventi di manutenzione;
• disponibilità del personale;
• continuità della produzione.

In molte applicazioni industriali un interruttore magnetotermico, pur avendo un costo iniziale superiore, consente un risparmio significativo nel lungo periodo grazie alla rapidità di ripristino e alla riduzione dei fermi impianto.

Nonostante l’evoluzione degli interruttori automatici, i fusibili continuano a rappresentare una delle soluzioni di protezione più affidabili in numerose applicazioni industriali.

La loro semplicità costruttiva, unita all’elevata capacità di limitazione della corrente, li rende ancora oggi indispensabili in molti quadri elettrici.

Vediamo quali sono i principali vantaggi.

Normativa Quadri (CEI EN 61439) e Verifica Termica

L’adozione di interruttori scatolati aumenta la potenza termica dissipata (Pd) nel quadro, rendendo spesso necessari sistemi di ventilazione forzata o involucri più ampi per rispettare i limiti della CEI EN 61439. L’uso di fusibili come limitatori a monte può mantenere la corrente di picco (Ipk) sotto i 17 kA, semplificando la conformità short-circuit della CEI EN 60204-1, obbligatoria per Icc > 10 kA.

Limitazione della corrente di cortocircuito

Il punto di forza dei fusibili è la loro capacità di limitare la corrente di cortocircuito prima che raggiunga il valore massimo teorico.

Questo comportamento riduce sensibilmente le sollecitazioni termiche ed elettrodinamiche sull’intero impianto.

In pratica significa che:

• i cavi si surriscaldano meno;
• le sbarre subiscono minori deformazioni;
• gli apparecchi elettrici vengono sottoposti a uno stress inferiore;
• aumenta l’affidabilità complessiva del quadro.

Questa proprietà è particolarmente importante nei quadri con elevate correnti di cortocircuito disponibili.

Elevato potere di interruzione

Molti fusibili industriali sono in grado di interrompere correnti di guasto estremamente elevate senza danneggiarsi o provocare archi elettrici pericolosi.

Per questo motivo vengono installati anche in impianti alimentati direttamente da trasformatori di potenza o in reti con livelli di cortocircuito molto elevati.

In tali condizioni rappresentano spesso la soluzione più semplice ed efficace.

Protezione ideale dei semiconduttori

Gli inverter, i servoazionamenti e gli alimentatori switching utilizzano componenti elettronici molto sensibili alle sovracorrenti.

In caso di guasto interno, anche pochi millisecondi possono fare la differenza tra un componente recuperabile e uno completamente distrutto.

Grazie alla rapidità di intervento e al basso valore di energia passante (I²t), i fusibili dedicati ai semiconduttori rappresentano ancora oggi la protezione preferita dai costruttori di apparecchiature elettroniche di potenza.

Ingombri ridotti

Un altro vantaggio spesso sottovalutato riguarda le dimensioni.

A parità di prestazioni, un portafusibile occupa generalmente meno spazio rispetto a un interruttore automatico equivalente.

Nei quadri molto compatti questo consente di:

• ottimizzare il layout interno;
• migliorare il passaggio delle canaline;
• semplificare il cablaggio;
• aumentare la densità dei componenti installabili.

Elevata affidabilità

Il fusibile è costituito da un numero estremamente ridotto di componenti.

L’assenza di meccanismi complessi, molle, cinematismi e organi di sgancio rende il dispositivo molto affidabile nel tempo.

Se correttamente dimensionato e installato, può rimanere operativo per anni senza richiedere alcuna manutenzione ordinaria.

Costo contenuto

Dal punto di vista economico il fusibile rappresenta una delle soluzioni più convenienti.

Sia il dispositivo sia il relativo portafusibile hanno generalmente un costo inferiore rispetto a un interruttore magnetotermico di pari corrente nominale.

Per applicazioni semplici o caratterizzate da un numero elevato di protezioni, questo può tradursi in un risparmio significativo sul costo complessivo del quadro elettrico.

Naturalmente il minor costo iniziale deve essere valutato insieme ai costi di sostituzione e ai possibili tempi di fermo impianto, aspetti che analizzeremo nei prossimi capitoli dedicati ai limiti dei fusibili e ai vantaggi degli interruttori magnetotermici.

Svantaggi dei fusibili

Nonostante i numerosi vantaggi, i fusibili presentano anche alcuni limiti che devono essere attentamente valutati durante la progettazione di un quadro elettrico.

In molte applicazioni moderne, infatti, la rapidità di ripristino dell’impianto è diventata un requisito fondamentale. In questi casi gli interruttori magnetotermici risultano spesso una soluzione più pratica.

Vediamo quali sono gli aspetti più critici dei fusibili.

Devono essere sostituiti dopo ogni intervento

Il principale svantaggio di un fusibile è che non può essere riutilizzato.

Quando interviene, l’elemento fusibile si fonde definitivamente e il dispositivo deve essere sostituito con uno nuovo avente le stesse caratteristiche elettriche.

Questa operazione richiede:

• l’individuazione del guasto;
• la disponibilità del ricambio corretto;
• il tempo necessario per la sostituzione;
• una verifica prima della rimessa in servizio.

In un impianto industriale tutto questo si traduce in tempi di fermo che possono incidere significativamente sulla produttività.

Maggiore tempo di ripristino

Rispetto a un magnetotermico, il ripristino di un circuito protetto da fusibile richiede inevitabilmente più tempo.

Con un interruttore automatico è sufficiente eliminare la causa del guasto e riarmare il dispositivo.

Con un fusibile, invece, è necessario aprire il portafusibile, sostituire l’elemento danneggiato e verificare che il nuovo componente sia perfettamente identico all’originale.

In impianti dove la continuità di servizio è essenziale, questo può rappresentare un limite importante.

Necessità di gestire i ricambi

Ogni stabilimento che utilizza fusibili deve mantenere un magazzino di ricambi.

La gestione non è banale perché esistono numerose varianti:

• corrente nominale;
• categoria d’impiego (gG, aM, gR, aR);
• tensione nominale;
• formato costruttivo;
• potere di interruzione.

L’assenza del ricambio corretto può prolungare inutilmente il fermo macchina.

Possibilità di sostituzioni errate

Uno degli errori più frequenti durante la manutenzione consiste nel sostituire un fusibile con uno avente caratteristiche differenti.

Può accadere, ad esempio, di installare:

• un amperaggio superiore;
• una categoria non idonea;
• un fusibile con potere di interruzione insufficiente.

Queste sostituzioni compromettono il corretto funzionamento della protezione e possono aumentare il rischio di danni all’impianto.

Per questo motivo è buona pratica identificare chiaramente ogni fusibile mediante etichette e documentazione aggiornata.

Diagnostica limitata

Un fusibile è un dispositivo estremamente semplice.

Questa caratteristica rappresenta un vantaggio in termini di affidabilità, ma costituisce anche un limite dal punto di vista della diagnostica.

Salvo l’impiego di portafusibili con indicatori di intervento o contatti ausiliari dedicati, il dispositivo non fornisce informazioni sul tipo di guasto, sulla cronologia degli interventi o sullo stato del circuito.

Nei moderni impianti industriali, dove il monitoraggio remoto è sempre più diffuso, questa limitazione può incidere sulla gestione della manutenzione.

Minore integrazione con l’automazione

I sistemi Industria 4.0 richiedono dispositivi sempre più connessi.

Gli interruttori automatici possono essere equipaggiati con:

• contatti ausiliari;
• segnalazione di scatto;
• sganciatori a lancio di corrente;
• motorizzazioni;
• moduli di comunicazione.

I fusibili, invece, non offrono normalmente queste funzionalità e risultano meno adatti agli impianti che prevedono supervisione continua tramite PLC o sistemi SCADA.

Gli interruttori magnetotermici rappresentano oggi la soluzione più diffusa nei quadri elettrici civili e industriali grazie alla loro versatilità, alla semplicità di utilizzo e alla possibilità di integrare numerose funzioni aggiuntive.

Pur avendo un costo iniziale generalmente superiore rispetto ai fusibili, offrono numerosi vantaggi che spesso compensano ampiamente l’investimento.

Ripristino immediato

Il beneficio più evidente è la possibilità di riarmare il dispositivo senza sostituire alcun componente.

Dopo aver eliminato la causa del guasto è sufficiente riportare la leva nella posizione di chiusura per ripristinare l’alimentazione.

Questo permette di:

• ridurre drasticamente i tempi di fermo;
• aumentare la disponibilità dell’impianto;
• limitare gli interventi di manutenzione.

Nei reparti produttivi questo vantaggio può tradursi in un risparmio economico significativo.

Maggiore continuità di servizio

Ogni minuto di fermo macchina ha un costo.

La possibilità di riarmare rapidamente un magnetotermico rende questa soluzione particolarmente adatta per:

• linee automatiche;
• impianti di produzione continua;
• sistemi logistici;
• impianti di confezionamento;
• quadri di distribuzione principali.

In molte aziende il costo di un singolo fermo supera di gran lunga la differenza di prezzo tra un magnetotermico e un fusibile.

Regolazioni disponibili

A differenza dei fusibili, molti interruttori automatici consentono di regolare le soglie di intervento.

Negli interruttori scatolati (MCCB), ad esempio, è possibile impostare:

• corrente termica;
• corrente magnetica;
• ritardi temporali;
• protezione contro i guasti a terra (nei modelli predisposti).

Questa flessibilità consente di adattare il dispositivo alle caratteristiche dell’impianto senza sostituire l’interruttore.

Accessori e funzioni evolute

Gli interruttori magnetotermici possono essere equipaggiati con numerosi accessori che ne ampliano le funzionalità.

Tra i più utilizzati troviamo:

• contatti ausiliari;
• contatti di segnalazione scatto;
• sganciatori di minima tensione;
• sganciatori a lancio di corrente;
• motorizzazioni;
• interblocchi meccanici;
• sistemi di comunicazione.

Queste soluzioni facilitano l’integrazione nei moderni quadri di automazione.

Integrazione con PLC e supervisione

Nei moderni impianti industriali è sempre più importante conoscere in tempo reale lo stato delle protezioni.

Grazie agli accessori disponibili, un magnetotermico può comunicare:

• apertura;
• chiusura;
• intervento per guasto;
• comando remoto;
• stato operativo.

Queste informazioni possono essere acquisite da PLC, sistemi SCADA o software di manutenzione predittiva, migliorando la gestione dell’intero impianto.

Leggi  Ventilazione Quadri Elettrici: +10°C Possono Dimezzare la Vita dei Componenti

Minori costi di manutenzione nel lungo periodo

Sebbene il costo iniziale sia generalmente superiore, gli interruttori magnetotermici consentono spesso di ridurre il costo totale di esercizio.

L’assenza di ricambi da sostituire dopo ogni intervento, unita ai tempi di ripristino estremamente ridotti, permette di limitare sia le spese di manutenzione sia le perdite economiche dovute ai fermi macchina.

Per questo motivo rappresentano oggi la scelta preferita nella maggior parte dei quadri di distribuzione e dei quadri di automazione industriale.

Quando Scegliere i Fusibili nel Cablaggio Industriale

Sebbene gli interruttori magnetotermici siano oggi la soluzione più diffusa, esistono numerose applicazioni in cui il fusibile rappresenta ancora la scelta migliore.

Le sue caratteristiche costruttive, unite all’elevata capacità di limitazione della corrente di cortocircuito, lo rendono particolarmente adatto alla protezione di apparecchiature elettroniche e impianti con correnti di guasto molto elevate.

Vediamo i casi più comuni.

Protezione di Inverter, UPS e Semiconduttori (Classi gR/aR)

Gli inverter utilizzano dispositivi elettronici di potenza, come IGBT e MOSFET, particolarmente sensibili alle sovracorrenti.

In caso di cortocircuito, anche pochi millisecondi possono provocare danni irreversibili ai semiconduttori.

Per questo motivo molti costruttori raccomandano l’utilizzo di fusibili ultrarapidi o specifici per semiconduttori, capaci di limitare drasticamente l’energia passante prima che raggiunga i componenti elettronici.

Nei quadri di automazione è quindi molto frequente trovare inverter protetti mediante fusibili dedicati, anche quando a monte è già presente un interruttore magnetotermico.

Avviamento Motori e Tolleranza ai Picchi (Classe aM)

I motori asincroni assorbono correnti di avviamento che possono raggiungere valori pari a 6-8 volte la corrente nominale.

Un fusibile tradizionale potrebbe intervenire inutilmente durante ogni avviamento.

Per evitare questo problema vengono utilizzati i fusibili aM, progettati per sopportare le elevate correnti di spunto e intervenire esclusivamente in presenza di cortocircuiti.

La protezione contro il sovraccarico viene invece affidata a un relè termico o a un interruttore salvamotore.

Questa soluzione è ancora molto diffusa nelle applicazioni industriali.

Impianti con elevate correnti di cortocircuito

In prossimità di cabine di trasformazione MT/BT o grandi trasformatori di potenza, la corrente di cortocircuito disponibile può raggiungere valori molto elevati.

In queste condizioni il fusibile rappresenta una soluzione estremamente efficace grazie al suo elevato potere di interruzione e alla capacità di limitare rapidamente il guasto.

L’energia trasmessa al resto dell’impianto risulta inferiore rispetto a molte altre soluzioni di protezione.

Protezione di batterie di condensatori

Le batterie di rifasamento sono soggette a fenomeni transitori e correnti impulsive che richiedono protezioni specifiche.

L’impiego di fusibili opportunamente dimensionati permette di proteggere efficacemente sia i condensatori sia le apparecchiature di manovra associate.

Anche in questo caso la rapidità di intervento costituisce un vantaggio significativo.

Quando il costo è un fattore determinante

Nei quadri caratterizzati da numerose partenze o da applicazioni relativamente semplici, il costo complessivo delle protezioni può incidere in modo significativo sul budget del progetto.

I fusibili rappresentano una soluzione economicamente vantaggiosa quando:

• non sono richiesti riarmi frequenti;
• il fermo impianto non comporta costi elevati;
• la manutenzione è facilmente programmabile;
• la disponibilità dei ricambi è garantita.

Naturalmente questa valutazione deve considerare anche il costo del ciclo di vita dell’impianto e non soltanto il prezzo iniziale dei dispositivi.

Quando Scegliere gli Interruttori Magnetotermici

Gli interruttori magnetotermici rappresentano oggi la scelta preferenziale nella maggior parte dei quadri elettrici industriali grazie alla loro praticità e alla capacità di ridurre sensibilmente i tempi di fermo impianto.

La possibilità di riarmare rapidamente il dispositivo, senza sostituire alcun componente, costituisce un vantaggio difficilmente trascurabile in molti contesti produttivi.

Vediamo quando conviene preferirli ai fusibili.

Continuità di Servizio, Riarmo Motorizzato e Industria 4.0

Nei quadri di distribuzione principale e secondaria gli interruttori magnetotermici consentono una gestione molto più semplice delle linee.

Ogni circuito può essere isolato, controllato e riarmato rapidamente senza interrompere inutilmente il funzionamento dell’intero impianto.

Inoltre, la disponibilità di numerose taglie e curve di intervento permette di adattare la protezione alle caratteristiche di ogni utenza.

Quadri bordo macchina

Le macchine automatiche richiedono elevata disponibilità operativa.

Un fermo prolungato può interrompere l’intera produzione, causando ritardi e costi elevati.

Per questo motivo nei quadri bordo macchina vengono spesso installati magnetotermici modulari, che consentono al manutentore di ripristinare rapidamente il funzionamento dopo aver individuato la causa del guasto.

Protezione Polifase e Prevenzione della Marcia Monofase

Illuminazione, prese di servizio, alimentatori ausiliari, ventilazione del quadro e circuiti di comando sono applicazioni tipiche dove il magnetotermico rappresenta la soluzione ideale.

In questi casi la rapidità di riarmo è generalmente più importante della massima limitazione della corrente di cortocircuito.

Box Tecnico 1: Avvertenza sulla Marcia Monofase

Rischio Elettromeccanico: Marcia Monofase dei Motori

L’intervento di un solo fusibile su una linea trifase a 400V lascia il carico alimentato da due soli conduttori di fase. Se il motore asincrono a valle rimane sotto tensione, si verifica la marcia monofase con conseguente picco di corrente assorbita e surriscaldamento degli avvolgimenti. Per scongiurare questo guasto, è obbligatorio prevedere portafusibili dotati di microinterruttore di scatto/segnalazione, relè di sequenza/mancanza fase.

Impianti con manutenzione ridotta

Non tutti gli impianti dispongono di personale specializzato presente in modo continuativo.

In molte realtà produttive è preferibile installare dispositivi semplici da ripristinare anche da parte di operatori non specializzati, purché venga sempre verificata e rimossa la causa del guasto prima del riarmo.

La gestione risulta così più veloce e meno soggetta a errori legati alla sostituzione di componenti.

Sistemi con supervisione e Industria Digitale

I moderni quadri elettrici sono sempre più integrati con sistemi di monitoraggio e controllo.

Gli interruttori magnetotermici possono essere dotati di accessori che consentono di:

• segnalare lo stato del dispositivo;
• inviare allarmi al PLC;
• monitorare gli interventi;
• effettuare aperture comandate;
• integrare la protezione nei sistemi SCADA.

Queste funzionalità sono particolarmente apprezzate negli impianti automatizzati e nelle applicazioni orientate alla manutenzione predittiva.

Quando la continuità di servizio è prioritaria

Se l’obiettivo principale è ridurre al minimo i tempi di inattività, il magnetotermico rappresenta quasi sempre la soluzione più indicata.

Settori come l’automotive, il packaging, la logistica automatizzata e l’industria alimentare richiedono elevati livelli di disponibilità degli impianti.

In questi contesti, la possibilità di ripristinare rapidamente il servizio dopo un intervento della protezione può generare un risparmio economico molto superiore al maggiore costo iniziale del dispositivo.

Come spesso accade nella progettazione elettrica, la scelta migliore non dipende esclusivamente dalle caratteristiche tecniche del singolo componente, ma dal corretto equilibrio tra sicurezza, affidabilità, continuità di esercizio e costo complessivo dell’impianto.

Coordinamento delle Protezioni: Back-Up, Selettività e Filtro Differenziale

Nella progettazione dei quadri elettrici industriali non è sempre necessario scegliere tra fusibili e interruttori magnetotermici.

Anzi, nelle applicazioni più complesse la soluzione migliore consiste proprio nell’utilizzare entrambi, sfruttando i punti di forza di ciascun dispositivo.

Questo approccio consente di migliorare la protezione dell’impianto, aumentare la selettività e ridurre le conseguenze di un eventuale cortocircuito.

Nota: la filiazione non può essere calcolata teoricamente; deve essere garantita ed applicata esclusivamente utilizzando le tabelle di coordinamento fornite dal costruttore, le quali sono il risultato di prove di laboratorio certificate.

Vediamo come.

Il Fusibile a Monte del Magnetotermico (Fattore di Filiazione)

Una configurazione molto diffusa prevede l’installazione di un fusibile a monte della linea e di uno o più interruttori magnetotermici a valle.

In questa configurazione il fusibile svolge il compito di limitare l’energia del cortocircuito, mentre i magnetotermici proteggono le singole utenze e consentono un rapido ripristino del servizio.

I vantaggi sono numerosi:

• elevata capacità di interruzione;
• maggiore protezione delle apparecchiature;
• riduzione delle sollecitazioni sul quadro;
• migliore continuità di servizio.

Questa soluzione è molto comune nei quadri di distribuzione industriale e nei quadri di automazione.

Box Tecnico 2: Protezione di Back-Up (Filiazione)

La Protezione di Back-Up (Coordinamento Rinforzato)

Quando la corrente di corto circuito presunta (Icp) nel punto di installazione supera il potere di interruzione (Icu) dell’interruttore magnetotermico modulare, è possibile installare a monte un fusibile ad alto potere di interruzione (100 kA). Il fusibile limita l’energia passante I²t e la corrente di picco (Ip), consentendo all’interruttore a valle di interrompere il guasto in totale sicurezza senza subire danni strutturali.

Integrazione della Protezione Differenziale (Collegamento a ID 55)

Uno dei motivi principali per cui vengono abbinati fusibili e magnetotermici è la cosiddetta protezione di back-up.

Può capitare che la corrente di cortocircuito disponibile nell’impianto sia superiore al potere di interruzione del magnetotermico installato.

In queste condizioni il solo interruttore potrebbe non essere in grado di interrompere il guasto in sicurezza.

L’inserimento di un fusibile coordinato a monte permette invece di limitare la corrente e garantire la protezione dell’interruttore automatico stesso.

Il risultato è un sistema capace di sopportare correnti di guasto molto elevate senza dover ricorrere a interruttori di categoria superiore, spesso più costosi e ingombranti.

Migliorare la selettività

La selettività è uno degli aspetti più importanti nella progettazione di un quadro elettrico.

L’obiettivo consiste nel fare intervenire solo la protezione più vicina al guasto, mantenendo alimentato il resto dell’impianto. La selettività può essere di tipo Amperometrico (basata sulle correnti), Cronometrico (basata sui tempi), Energetico (basata sull’energia passante) o Logico (tramite comunicazione tra dispositivi).

Un corretto coordinamento tra fusibili e magnetotermici permette di:

• limitare l’estensione del fuori servizio;
• ridurre i tempi di ricerca del guasto;
• migliorare la disponibilità dell’impianto;
• evitare arresti non necessari delle linee produttive.

Per ottenere questi risultati è necessario seguire le tabelle di coordinamento fornite dai costruttori e verificare sempre le curve di intervento dei dispositivi.

Protezione delle apparecchiature elettroniche

Nei quadri moderni convivono spesso dispositivi con esigenze molto diverse.

Ad esempio:

• PLC;
• inverter;
• servoazionamenti;
• alimentatori switching;
• sistemi di sicurezza;
• motori.

Una soluzione efficace consiste nel proteggere le linee generali mediante interruttori magnetotermici e installare fusibili dedicati in prossimità dei componenti elettronici più sensibili.

In questo modo ogni apparecchiatura riceve la protezione più adatta alle proprie caratteristiche.

Un esempio pratico

Immaginiamo un quadro di automazione alimentato da una linea trifase.

Una possibile configurazione potrebbe essere:

• interruttore generale scatolato;
• fusibili NH per aumentare il potere di interruzione e la limitazione della corrente;
• magnetotermici modulari per le varie partenze;
• fusibili ultrarapidi dedicati agli inverter;
• salvamotori per le utenze motore.

Una soluzione di questo tipo garantisce un elevato livello di sicurezza e una gestione più efficiente dei guasti.

Esempi pratici di scelta

Dopo aver analizzato vantaggi e svantaggi delle due tecnologie, vediamo alcuni casi reali in cui la scelta del dispositivo di protezione diventa più immediata.

Leggi  Tipologie di quadri elettrici: classificazione completa e differenze

Naturalmente ogni progetto richiede verifiche specifiche, ma gli esempi seguenti rappresentano le configurazioni più comuni nella pratica progettuale.

Quadro di automazione PLC

Un quadro PLC contiene generalmente alimentatori switching, moduli I/O, relè, contattori e dispositivi elettronici di controllo.

In questa situazione è consigliabile utilizzare:

• interruttore magnetotermico per la distribuzione delle linee ausiliarie;
• fusibili dedicati per alimentatori o dispositivi particolarmente sensibili, quando richiesto dal costruttore;
• protezioni separate per ogni sezione del quadro.

Questa soluzione facilita la manutenzione e limita gli effetti di un eventuale guasto.

Quadro bordo macchina

Le macchine automatiche richiedono interventi rapidi per ridurre i tempi di fermo produzione.

Per questo motivo i magnetotermici rappresentano generalmente la scelta più indicata.

Consentono infatti di:

• identificare rapidamente il circuito interessato;
• riarmare il dispositivo dopo la risoluzione del guasto;
• evitare la sostituzione di componenti.

I fusibili vengono normalmente utilizzati solo per proteggere apparecchiature elettroniche particolari.

Quadro di distribuzione

Nei quadri di distribuzione BT convivono spesso numerose partenze verso linee secondarie.

La configurazione più diffusa prevede:

• interruttore generale scatolato;
• magnetotermici modulari sulle partenze;
• eventuali fusibili NH per incrementare il potere di interruzione o realizzare il coordinamento di back-up.

La scelta dipende dalla corrente di cortocircuito disponibile e dalle indicazioni del costruttore.

Protezione degli inverter

Gli inverter rappresentano probabilmente l’applicazione in cui i fusibili mantengono il loro maggiore vantaggio competitivo.

Molti produttori prescrivono infatti l’utilizzo di fusibili specifici per semiconduttori.

La rapidità di intervento e il ridotto valore di energia passante consentono di limitare i danni agli IGBT in caso di cortocircuito interno.

Per questo motivo è buona pratica verificare sempre le indicazioni riportate nel manuale dell’inverter.

Protezione dei motori

La protezione di un motore elettrico può essere realizzata in diversi modi.

Le soluzioni più comuni sono:

• fusibili aM + relè termico;
• interruttore salvamotore;
• magnetotermico + relè termico;
• interruttore automatico con sganciatore elettronico.

La scelta dipende principalmente da:

• potenza del motore;
• corrente di avviamento;
• frequenza delle partenze;
• livello di selettività richiesto;
• caratteristiche dell’impianto.

Una regola pratica

Se l’obiettivo principale è proteggere componenti elettronici delicati o gestire correnti di cortocircuito molto elevate, il fusibile rappresenta spesso la soluzione più efficace.

Se invece la priorità è ridurre i tempi di fermo, semplificare la manutenzione e aumentare la continuità di servizio, l’interruttore magnetotermico è generalmente la scelta migliore.

Nella maggior parte dei quadri industriali moderni, tuttavia, la soluzione ottimale consiste nell’utilizzare entrambi i dispositivi in modo coordinato, sfruttando i vantaggi di ciascuno per ottenere il massimo livello di sicurezza, affidabilità e disponibilità dell’impianto.

Errori da evitare nella scelta della protezione

Scegliere tra fusibili e interruttori magnetotermici non significa semplicemente confrontare prezzi o caratteristiche tecniche.

Molti problemi riscontrati nei quadri elettrici derivano da errori di dimensionamento o dall’utilizzo di dispositivi non adatti all’applicazione.

Di seguito trovi gli errori più frequenti che ogni progettista, quadrista o manutentore dovrebbe evitare.

Scegliere il dispositivo solo in base alla corrente nominale

Uno degli errori più comuni consiste nel selezionare la protezione considerando esclusivamente gli ampere riportati sulla targhetta.

In realtà devono essere valutati anche altri parametri fondamentali:

• corrente di cortocircuito presunta;
• potere di interruzione;
• tipologia del carico;
• corrente di avviamento;
• condizioni ambientali;
• coordinamento con le altre protezioni.

Una protezione correttamente dimensionata non è necessariamente quella con la stessa corrente nominale del circuito.

Utilizzare fusibili con caratteristiche errate

Non tutti i fusibili sono intercambiabili.

Installare un fusibile gG al posto di un aM, oppure utilizzare un modello con un potere di interruzione insufficiente, può compromettere completamente la protezione dell’impianto.

Prima della sostituzione è sempre necessario verificare:

• categoria del fusibile;
• corrente nominale;
• tensione nominale;
• formato costruttivo;
• potere di interruzione.

La sostituzione “con quello che c’è disponibile in magazzino” è una pratica da evitare assolutamente.

Sovradimensionare le protezioni

Un’altra situazione molto frequente consiste nell’aumentare arbitrariamente la corrente nominale della protezione per evitare interventi indesiderati.

Ad esempio:

“Scatta troppo spesso, mettiamone uno più grande.”

È probabilmente una delle modifiche più pericolose che si possano eseguire.

Una protezione sovradimensionata potrebbe non intervenire quando necessario, lasciando cavi e apparecchiature esposti a surriscaldamenti o danni permanenti.

Se il dispositivo interviene frequentemente, è indispensabile individuarne la causa anziché aumentarne la taglia.

Ignorare la corrente di spunto

Motori, trasformatori, alimentatori switching e inverter possono assorbire correnti molto elevate durante l’avviamento.

Se il dispositivo non viene scelto considerando questi fenomeni, possono verificarsi continui scatti intempestivi.

La soluzione non consiste necessariamente nell’aumentare la corrente nominale.

Spesso è sufficiente scegliere:

• una curva magnetica diversa;
• un fusibile specifico;
• un dispositivo progettato per quella particolare applicazione.

Trascurare la selettività

Quando un guasto provoca lo sgancio dell’intero quadro anziché della sola linea interessata, nella maggior parte dei casi il problema è riconducibile a una selettività non corretta.

Una progettazione accurata deve garantire che intervenga soltanto il dispositivo più vicino al punto di guasto.

Questo consente di:

• limitare il fermo impianto;
• facilitare la ricerca guasti;
• mantenere operative le altre utenze.

La verifica della selettività dovrebbe sempre far parte della progettazione del quadro.

Non verificare il coordinamento tra i dispositivi

Fusibili, magnetotermici, salvamotori e interruttori scatolati non devono essere considerati singolarmente.

Ogni dispositivo influenza il comportamento degli altri durante un guasto.

Per questo motivo è fondamentale consultare le tabelle di coordinamento fornite dai costruttori, verificando:

• back-up protection;
• selettività;
• potere di interruzione;
• energia passante.

Un corretto coordinamento aumenta notevolmente l’affidabilità del quadro.

Guida Pratica e Checklist Decisionale per il Progettista

Arrivati a questo punto dovrebbe essere chiaro che non esiste una risposta universale alla domanda:

“È meglio un fusibile oppure un interruttore magnetotermico?”

La scelta dipende sempre dall’applicazione e dagli obiettivi del progetto.

Per semplificare il processo decisionale puoi utilizzare la seguente checklist.

Scegli un fusibile quando…

Devi proteggere inverter o servoazionamenti.

Sono presenti semiconduttori particolarmente sensibili.

La corrente di cortocircuito disponibile è molto elevata.

È richiesta la massima limitazione dell’energia passante.

Il costruttore dell’apparecchiatura prescrive esplicitamente l’impiego di fusibili.

Lo spazio disponibile nel quadro è limitato.

Scegli un interruttore magnetotermico quando…

La continuità di servizio è una priorità.

Vuoi ridurre al minimo i tempi di fermo impianto.

È necessario riarmare rapidamente la protezione.

Il quadro deve essere facilmente manutenibile.

Sono richieste funzioni di diagnostica o supervisione.

L’impianto è integrato con PLC o sistemi SCADA.

Utilizza entrambi quando…

Nella maggior parte dei quadri industriali moderni la soluzione migliore consiste nell’abbinare le due tecnologie.

Una configurazione tipica può prevedere:

• interruttore generale scatolato;
• fusibili NH per il coordinamento e la limitazione della corrente;
• magnetotermici modulari sulle partenze;
• fusibili ultrarapidi dedicati agli inverter;
• salvamotori per la protezione delle utenze motore.

In questo modo è possibile ottenere contemporaneamente:

• elevata sicurezza;
• ottima selettività;
• maggiore continuità di servizio;
• migliore protezione delle apparecchiature elettroniche;
• riduzione dei danni in caso di cortocircuito.

Diagramma decisionale

Puoi utilizzare questo semplice schema come riferimento iniziale durante la progettazione.

Hai bisogno della massima continuità di servizio?

Naturalmente questo schema rappresenta soltanto una guida di massima.

La scelta definitiva deve sempre essere supportata dal calcolo delle correnti di cortocircuito, dalla verifica del coordinamento tra le protezioni e dalle prescrizioni normative applicabili.

Approfondimento: Collaudo Quadro Elettrico: Prove, Verifiche di Routine e Consegna

Conclusioni

Fusibili e interruttori magnetotermici non sono tecnologie concorrenti, ma strumenti complementari che rispondono a esigenze diverse.

I fusibili eccellono nella protezione di componenti elettronici, nella limitazione della corrente di cortocircuito e nelle applicazioni con elevati livelli di guasto.

Gli interruttori magnetotermici offrono invece maggiore praticità, tempi di ripristino ridotti e una gestione più semplice della manutenzione, caratteristiche che li rendono ideali per la maggior parte dei quadri di distribuzione e automazione.

La scelta migliore nasce sempre da un’attenta valutazione delle caratteristiche dell’impianto, del tipo di utenza da proteggere e del livello di continuità di servizio richiesto.

Nella pratica progettuale moderna, la soluzione più efficace consiste spesso nell’utilizzare fusibili e magnetotermici in modo coordinato, sfruttando i vantaggi di entrambi per realizzare quadri elettrici più sicuri, affidabili e conformi alle migliori pratiche di progettazione.

Domande Frequenti (FAQ)

1. È obbligatorio usare fusibili per proteggere un inverter industriale?

Nella maggior parte dei casi sì. I produttori di inverter prescrivono nelle schede tecniche l’uso di fusibili extra-rapidi (categoria aR o gR) per proteggere i moduli IGBT e i diodi di potenza. Un interruttore magnetotermico standard ha tempi di sgancio meccanico troppo lenti che non impediscono la distruzione del semiconduttore.

2. Cosa significa la sigla gG e aM sulle cartucce dei fusibili?

La sigla gG indica un fusibile per uso generale (“general purpose”) in grado di proteggere cavi e linee sia dai sovraccarichi che dai cortocircuiti. La sigla aM (“accompagnamento motori”) individua un fusibile a raggio parziale che protegge esclusivamente dai cortocircuiti, tollerando le elevate correnti di spunto dell’avviamento motore senza intervenire.

3. Posso sostituire un fusibile con un magnetotermico di pari corrente nominale (In)?

Non sempre in modo diretto. Occorre verificare che il potere di interruzione (Icu) del magnetotermico sia superiore alla corrente di cortocircuito presunta nel punto di installazione e che l’energia passante (I²t) sia tollerata dalle apparecchiature a valle.

4. Come si coordinano le protezioni contro i guasti verso terra?

Sia i fusibili che i magnetotermici proteggono solo da sovraccarichi e cortocircuiti. Per proteggere le persone dai contatti indiretti e i macchinari da correnti di dispersione, è necessario associare la protezione da sovracorrente con gli interruttori differenziali opportunamente dimensionati.
