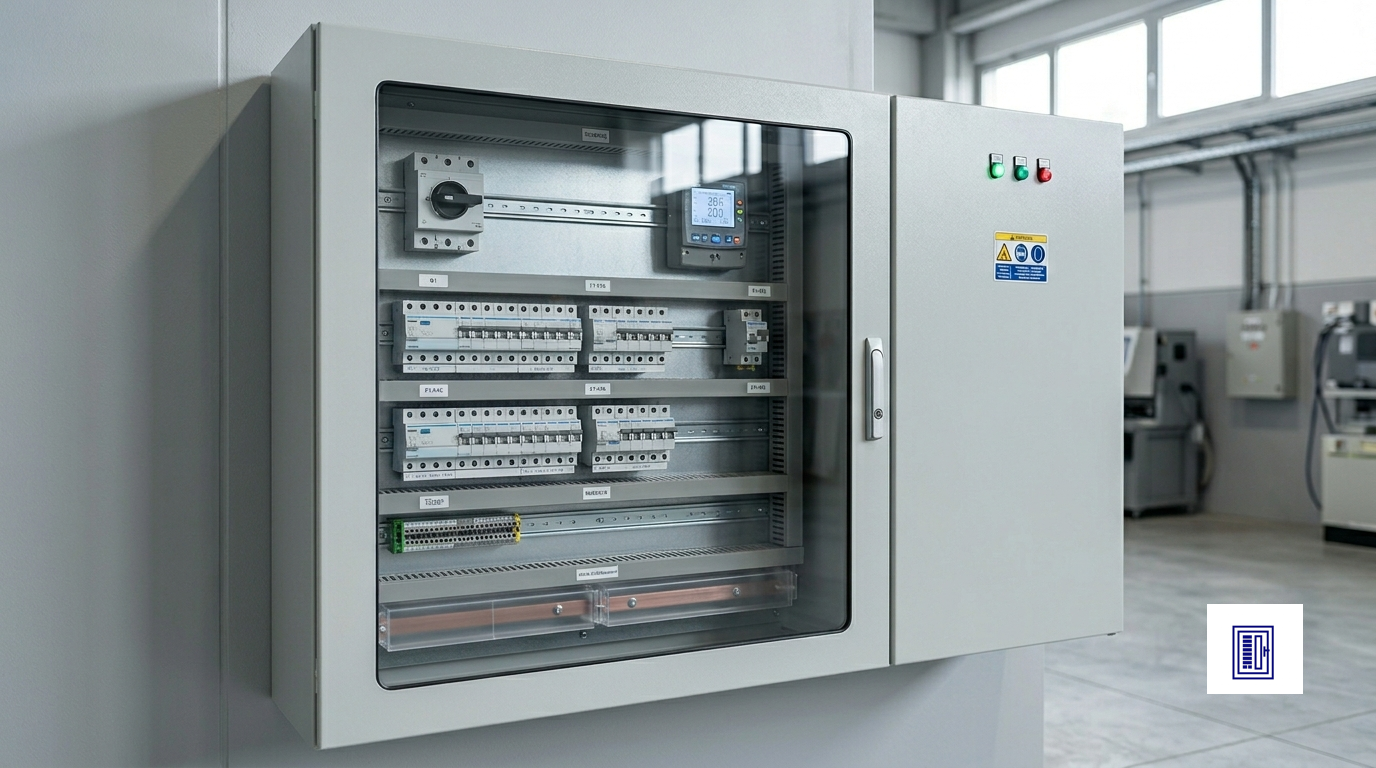

Introduzione
Il dimensionamento dei quadri elettrici rappresenta una delle attività più importanti nella progettazione di un impianto elettrico. Non si tratta semplicemente di scegliere un contenitore e inserire i componenti necessari, ma di definire correttamente caratteristiche elettriche, meccaniche e termiche per garantire sicurezza, affidabilità e durata nel tempo.
Un quadro sottodimensionato può causare surriscaldamenti, guasti e interruzioni di servizio, mentre un sovradimensionamento eccessivo comporta costi inutili e un utilizzo inefficiente delle risorse.
Approfondimento: Quadri elettrici: guida completa a tipologie, componenti, funzionamento, normativa e progettazione
Cos’è il dimensionamento di un quadro elettrico
Per dimensionamento si intende l’insieme delle verifiche e dei calcoli necessari per definire:
- Dimensioni dell’involucro
- Corrente nominale del quadro
- Sezione dei conduttori
- Potere di interruzione delle protezioni
- Dissipazione termica interna
- Grado di protezione IP
- Spazi per manutenzione ed espansioni future
L’obiettivo è garantire che il quadro possa operare in sicurezza nelle condizioni previste di esercizio.
Analisi del carico elettrico
Il primo passo consiste nella valutazione dei carichi che il quadro dovrà alimentare.
Occorre determinare:
- Potenza installata
- Potenza assorbita reale
- Corrente nominale
- Corrente di spunto dei motori
- Fattore di contemporaneità
- Fattore di utilizzo
La corrente totale può essere calcolata con la formula:
I = P / (√3 × V × cosφ)
per sistemi trifase.
Questo valore costituisce il riferimento per la scelta delle apparecchiature principali.
Approfondimento:Calcolo Caduta di Tensione Linee BT: Guida ,Tabelle e Calcolatore
Scelta della corrente nominale
La corrente nominale del quadro deve essere superiore alla massima corrente prevista durante il funzionamento.
Ad esempio:
| Corrente impianto | Corrente nominale consigliata |
|---|---|
| 80 A | 100 A |
| 160 A | 200 A |
| 250 A | 320 A |
| 400 A | 630 A |
È buona pratica prevedere un margine per future espansioni dell’impianto.
Dimensionamento delle sbarre
Le sbarre costituiscono il sistema di distribuzione principale dell’energia all’interno del quadro.
La loro sezione dipende da:
- Corrente nominale
- Temperatura di esercizio
- Materiale utilizzato
- Corrente di corto circuito
Le soluzioni più diffuse utilizzano:
- Rame elettrolitico
- Alluminio
Il rame offre migliori prestazioni elettriche e meccaniche, mentre l’alluminio consente una riduzione dei costi.
Verifica della tenuta al corto circuito
Uno degli aspetti più critici riguarda la resistenza ai cortocircuiti.
È necessario verificare:
- Corrente di corto circuito presunta
- Potere di interruzione degli interruttori
- Tenuta elettrodinamica delle sbarre
- Coordinamento delle protezioni
La progettazione deve assicurare che ogni componente possa sopportare le sollecitazioni generate da eventuali guasti.
Dissipazione termica
Ogni apparecchiatura installata genera calore.
Se il calore non viene smaltito correttamente possono verificarsi:
- Invecchiamento precoce dei componenti
- Scatti intempestivi delle protezioni
- Riduzione della vita utile del quadro
Durante il dimensionamento è quindi necessario valutare:
- Perdite di potenza interne
- Temperatura ambiente
- Ventilazione naturale
- Ventilazione forzata
- Sistemi di climatizzazione
Nei quadri industriali di potenza elevata la gestione termica è spesso determinante.
Scelta dell’involucro
Le dimensioni dell’armadio devono consentire:
- Installazione ordinata dei componenti
- Adeguata ventilazione
- Facilità di cablaggio
- Accessibilità per manutenzione
È consigliabile prevedere uno spazio libero del 20-30% per eventuali ampliamenti futuri.
Grado di protezione IP
La scelta del grado IP dipende dall’ambiente di installazione.
I valori più comuni sono:
- IP30 per ambienti tecnici protetti
- IP54 per ambienti industriali
- IP55 e IP65 per ambienti polverosi o umidi
Un grado di protezione adeguato aumenta l’affidabilità del sistema e protegge le apparecchiature da polvere e acqua.
Normative di riferimento
Il dimensionamento dei quadri elettrici deve rispettare le principali normative tecniche:
- CEI EN 61439
- CEI 64-8
- Direttiva Bassa Tensione
- Direttiva EMC
- Norme CEI applicabili ai componenti installati
La conformità normativa garantisce sicurezza e affidabilità dell’impianto.
Errori da evitare
Tra gli errori più frequenti troviamo:
- Sottostima della corrente assorbita
- Mancata verifica della dissipazione termica
- Assenza di margine per future espansioni
- Dimensionamento errato delle sbarre
- Grado IP non adeguato all’ambiente
- Coordinamento insufficiente delle protezioni
Una progettazione accurata riduce i rischi di guasto e i costi di manutenzione.
Conclusioni
Il dimensionamento dei quadri elettrici richiede competenze tecniche, conoscenza delle normative e una corretta analisi delle condizioni operative. Un quadro ben dimensionato garantisce continuità di servizio, sicurezza per gli operatori e maggiore durata delle apparecchiature. Per questo motivo rappresenta una fase strategica nella realizzazione di qualsiasi impianto elettrico industriale o civile.
Come si dimensiona un quadro elettrico?
Si parte dall’analisi dei carichi elettrici, calcolando corrente nominale, protezioni, sezioni dei conduttori, dissipazione termica e dimensioni dell’involucro.
Quale norma regola il dimensionamento dei quadri elettrici?
La norma principale è la CEI EN 61439, che disciplina progettazione, costruzione e verifiche dei quadri elettrici di bassa tensione.
Perché è importante la dissipazione termica?
Una temperatura eccessiva può ridurre la vita utile dei componenti e causare malfunzionamenti o arresti dell’impianto.
Come scegliere il grado IP di un quadro elettrico?
Dipende dall’ambiente di installazione e dal livello di protezione richiesto contro polvere, umidità e corpi estranei.
Quali fattori influenzano il dimensionamento di un quadro elettrico?
Potenza installata, corrente nominale, cortocircuito, temperatura ambiente, grado IP e spazio disponibile sono i principali parametri da considerare.
