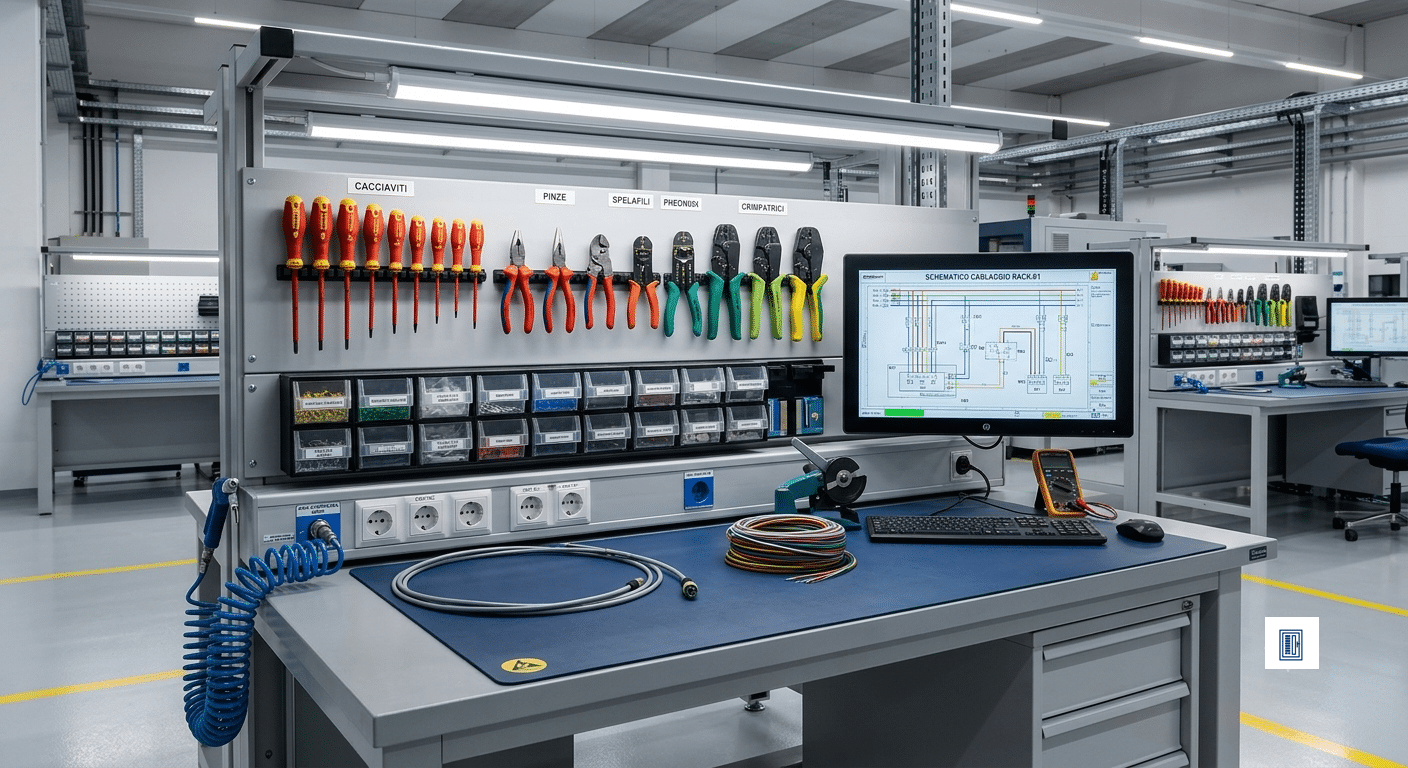

Come Organizzare una Postazione di Cablaggio per Lavorare Meglio e Più Velocemente

Introduzione

Nel cablaggio dei quadri elettrici, la produttività non dipende soltanto dall’esperienza degli operatori o dalla qualità degli utensili utilizzati. Molto spesso la differenza tra una produzione efficiente e una piena di rallentamenti è rappresentata dall’organizzazione della postazione di lavoro.

Una postazione di cablaggio ben progettata permette di ridurre gli spostamenti inutili, velocizzare il montaggio dei componenti, migliorare la qualità del lavoro e diminuire gli errori che possono emergere durante il collaudo.

L’obiettivo è semplice: mettere l’operatore nelle condizioni di avere sempre a disposizione tutto ciò che serve per lavorare in modo rapido, ordinato e sicuro.

In questo articolo vedremo come organizzare una moderna postazione di cablaggio applicando principi di ergonomia, standardizzazione e gestione visuale.

Approfondimento: Quadri elettrici: guida completa a tipologie, componenti, funzionamento, normativa e progettazione

La Postazione di Cablaggio: il Cuore della Produzione

All’interno di un reparto quadri elettrici, la postazione di cablaggio rappresenta il punto in cui il progetto prende realmente forma.

Qui convergono tutte le attività provenienti dalle fasi precedenti:

• pre-assemblaggio meccanico
• preparazione dei materiali
• taglio fili e canaline
• preparazione delle morsettiere

Una postazione inefficiente genera inevitabilmente rallentamenti lungo tutta la produzione.

Per questo motivo è importante che ogni banco sia progettato seguendo criteri standardizzati, in modo che ogni operatore possa lavorare con gli stessi strumenti e con le stesse modalità operative.

La standardizzazione consente infatti di:

• ridurre i tempi di apprendimento;
• facilitare la sostituzione degli operatori;
• migliorare la qualità finale;
• ridurre gli errori di montaggio.

Il Banco di Lavoro

Il banco rappresenta il centro operativo della postazione.

Deve essere sufficientemente robusto da sostenere quadri elettrici di dimensioni importanti e garantire stabilità durante tutte le fasi di lavorazione.

Caratteristiche consigliate

• struttura metallica rinforzata;
• piano resistente ai graffi;
• altezza ergonomica;
• spazio laterale per documentazione e componenti;
• possibilità di fissaggio temporaneo dei quadri.

Un banco troppo piccolo obbliga l’operatore a continui spostamenti e rende difficile mantenere l’ordine.

Al contrario, una superficie ben dimensionata migliora il flusso di lavoro e riduce la fatica fisica.

Rastrelliera Utensili Standardizzata

Uno degli errori più comuni nei reparti di cablaggio è la disposizione casuale degli utensili.

Ogni operatore dovrebbe avere una propria rastrelliera dedicata con la medesima disposizione presente in tutte le postazioni.

Utensili principali

• cacciaviti isolati;
• spelafili;
• tronchesi;
• pinze universali;
• pinze a becchi;
• crimpatrici per puntalini;
• crimpatrici per capicorda.

Quando tutti gli utensili occupano sempre la stessa posizione:

• si riducono i tempi di ricerca;
• aumenta la velocità operativa;
• si riducono gli errori;
• migliora l’ordine generale del reparto.

Questo principio è uno dei pilastri della Lean Manufacturing e trova piena applicazione anche nella costruzione dei quadri elettrici.

Cassettine di Materiale ad Uso Frequente

Sul banco devono essere sempre presenti i materiali utilizzati quotidianamente.

Le classiche cassettine blu rappresentano una soluzione semplice ma estremamente efficace.

Materiale da tenere sempre disponibile

• puntalini;
• forcelle;
• occhielli;
• fascette;
• marcafili;
• viteria;
• minuteria varia.

Anche in questo caso la regola è una sola: stessa disposizione per tutte le postazioni.

Un operatore non deve perdere tempo a cercare un puntalino o una fascetta.

Tutto deve essere immediatamente raggiungibile.

Illuminazione della Postazione

L’illuminazione viene spesso sottovalutata, ma influisce direttamente sulla qualità del cablaggio.

Una scarsa visibilità aumenta il rischio di:

• errori di siglatura;
• serraggi errati;
• collegamenti sbagliati;
• affaticamento visivo.

Soluzione consigliata

Installare illuminazione LED dedicata sopra ogni banco.

I vantaggi sono immediati:

• migliore visibilità dei morsetti;
• riduzione delle ombre;
• maggiore precisione;
• minore affaticamento degli operatori.

Alimentazione Elettrica e Aria Compressa

Una postazione moderna deve essere dotata di tutti i servizi necessari senza creare intralci.

Buone pratiche

• prese elettriche facilmente accessibili;
• canalizzazione ordinata dei cavi;
• prese aria integrate nel banco;
• assenza di prolunghe sul pavimento.

Una gestione ordinata degli impianti migliora sia la sicurezza sia la produttività.

Monitor Digitale: Il Centro di Controllo della Postazione

Oggi uno degli strumenti più importanti di una postazione moderna è il monitor digitale montato su braccio articolato.

L’obiettivo è eliminare il più possibile la documentazione cartacea e fornire informazioni sempre aggiornate.

Informazioni consultabili dal monitor

• schemi elettrici;
• distinta materiali;
• ordini di produzione;
• revisioni tecniche;
• istruzioni operative;
• avanzamento commessa;
• note del progettista.

Secondo i principi della digitalizzazione dei processi produttivi, la disponibilità immediata delle informazioni migliora la comunicazione tra ufficio tecnico e produzione e riduce gli errori dovuti all’utilizzo di documentazione non aggiornata.

Un monitor ben posizionato evita inoltre continue stampe e permette di lavorare sempre sull’ultima revisione disponibile.

Check List Digitali

Molti errori ricorrenti possono essere eliminati attraverso semplici check list.

Ogni volta che durante il collaudo emerge un errore frequente, questo dovrebbe essere inserito nella check list della postazione.

Controlli tipici

• verifica siglature;
• controllo serraggi;
• controllo instradamento cavi;
• verifica componenti installati;
• verifica documentazione;
• controllo visivo finale.

Con il tempo la check list diventa uno strumento fondamentale per aumentare la qualità e ridurre le non conformità.

Applicare il Metodo delle 5S

Le 5S rappresentano uno dei sistemi più efficaci per mantenere ordine e produttività.

Seiri – Separare

Eliminare tutto ciò che non serve.

Materiali inutilizzati e attrezzature obsolete devono essere rimossi.

Seiton – Sistemare

Ogni oggetto deve avere una posizione precisa e riconoscibile.

Seiso – Pulire

La pulizia quotidiana evita accumuli di sfridi, polvere e materiali inutili.

Seiketsu – Standardizzare

Tutte le postazioni devono seguire lo stesso standard organizzativo.

Shitsuke – Sostenere

L’ordine deve diventare una normale abitudine operativa.

Errori da Evitare nella Postazione di Cablaggio

Molti reparti perdono produttività a causa di problemi apparentemente banali.

Gli errori più frequenti sono:

• utensili sparsi sul banco;
• documentazione cartacea disordinata;
• materiale non standardizzato;
• assenza di check list;
• illuminazione insufficiente;
• postazioni diverse tra loro.

Eliminare questi problemi può generare miglioramenti immediati senza investimenti importanti.

I Benefici di una Postazione di Cablaggio Ben Organizzata

Quando una postazione viene progettata correttamente si ottengono vantaggi concreti:

• riduzione dei tempi morti;
• aumento della produttività;
• minori errori di cablaggio;
• maggiore qualità finale;
• miglior ergonomia;
• maggiore sicurezza;
• riduzione dei costi di rilavorazione.

Nel lungo periodo la standardizzazione delle postazioni diventa uno dei fattori che distingue un reparto professionale da uno improvvisato.

Protezione ESD: Un Dettaglio Sempre Più Importante

Con la crescente presenza di PLC, inverter, HMI e dispositivi elettronici nei quadri elettrici, la protezione contro le scariche elettrostatiche (ESD) sta assumendo un ruolo sempre più importante all’interno dei reparti di cablaggio.

Nei reparti più organizzati è possibile installare una stazione di verifica ESD all’ingresso dell’area produttiva, dove gli operatori controllano rapidamente calzature e dispositivi antistatici prima di accedere alle postazioni.

Ogni banco dovrebbe inoltre essere dotato di tappetino ESD collegato a terra per proteggere i componenti elettronici sensibili durante le operazioni di assemblaggio e cablaggio.

Sebbene spesso sottovalutata, la prevenzione delle scariche elettrostatiche contribuisce a ridurre guasti difficili da individuare, migliorare l’affidabilità dei quadri elettrici e aumentare la qualità complessiva della produzione.

Conclusioni

Una postazione di cablaggio efficiente non richiede necessariamente investimenti elevati. Nella maggior parte dei casi i risultati migliori si ottengono attraverso una corretta organizzazione del lavoro, la standardizzazione degli utensili e l’utilizzo intelligente degli strumenti digitali.

Banco ergonomico, rastrelliere identiche per tutti gli operatori, cassettine organizzate, monitor digitali e check list operative rappresentano oggi le fondamenta di una moderna area di cablaggio.

Applicando questi principi è possibile aumentare la produttività, migliorare la qualità dei quadri elettrici e creare un ambiente di lavoro più ordinato, sicuro ed efficiente.
