Come Usare il Tester Digitale: Guida Pratica e Checklist d’Officina

Introduzione

Il tester digitale, o multimetro digitale, è uno degli strumenti più utilizzati da elettricisti, quadristi e manutentori per verificare lo stato di impianti, macchine e quadri elettrici. Consente di misurare tensione, corrente, resistenza, continuità e molte altre grandezze indispensabili durante il cablaggio, la manutenzione e il collaudo.

Saper utilizzare correttamente un multimetro non significa soltanto ottenere una misura precisa, ma anche lavorare in sicurezza. Un’impostazione errata del selettore, l’utilizzo della boccola sbagliata o la scelta di uno strumento non adatto all’ambiente di lavoro possono provocare misurazioni inaccurate, danneggiare il tester o, nei casi più gravi, creare situazioni di pericolo per l’operatore.

Negli impianti industriali moderni, caratterizzati dalla presenza di inverter, alimentatori switching, UPS e azionamenti elettronici, è inoltre fondamentale utilizzare strumenti True RMS (TRMS), in grado di misurare correttamente anche forme d’onda distorte.

In questa guida scoprirai:

• come è fatto un multimetro digitale;
• come utilizzare correttamente puntali e selettore;
• come misurare tensione, corrente, resistenza e continuità;
• quali errori evitare durante le misure;
• cosa significano le categorie di sicurezza CAT;
• come scegliere un multimetro professionale per officina e quadri elettrici.

Cos’è il multimetro digitale e perché usare uno strumento TRMS

Il multimetro digitale è uno strumento di misura progettato per rilevare le principali grandezze elettriche presenti in un circuito. In un unico dispositivo integra le funzioni di voltmetro, amperometro e ohmmetro, permettendo di eseguire rapidamente verifiche durante l’installazione, la ricerca guasti e il collaudo di impianti elettrici.

Nei quadri elettrici industriali rappresenta uno strumento indispensabile per:

• verificare la presenza della tensione;
• controllare alimentazioni AC e DC;
• individuare interruzioni nei cablaggi;
• verificare lo stato dei fusibili;
• controllare l’assorbimento dei carichi;
• eseguire diagnosi preventive durante la manutenzione.

Rispetto ai vecchi strumenti analogici, i moderni multimetri digitali offrono una maggiore precisione, funzioni automatiche di selezione della portata, display ad alta risoluzione e sistemi di protezione progettati secondo la CEI EN 61010-1, che ne aumentano significativamente la sicurezza operativa.

Differenza tra multimetri economici (RMS) e True RMS (TRMS)

Uno degli errori più comuni è pensare che tutti i multimetri digitali misurino la tensione e la corrente nello stesso modo. In realtà esiste una differenza sostanziale tra gli strumenti a risposta media (Average Responding) e quelli True RMS (TRMS).

I multimetri economici calcolano il valore medio della forma d’onda e lo convertono nel corrispondente valore efficace attraverso un coefficiente matematico fisso. Questo metodo restituisce misure corrette soltanto quando la tensione o la corrente hanno una forma sinusoidale perfetta.

Negli impianti industriali moderni questa condizione è sempre più rara. La presenza di inverter, alimentatori switching, gruppi di continuità, azionamenti elettronici e illuminazione LED introduce armoniche e distorsioni che modificano profondamente la forma d’onda.

In queste condizioni un tester tradizionale può fornire letture sensibilmente inferiori al valore reale, con errori che rendono difficile una diagnosi affidabile.

Il multimetro True RMS, invece, calcola il valore efficace reale della tensione e della corrente indipendentemente dalla forma d’onda. Questo permette di ottenere misure accurate anche in presenza di carichi non lineari e rappresenta oggi la scelta consigliata per tutte le attività professionali di manutenzione, collaudo e ricerca guasti.

Perché il True RMS è indispensabile negli impianti industriali

La misura del valore efficace reale diventa fondamentale quando si opera su impianti caratterizzati da carichi elettronici.

Sono esempi tipici:

• inverter per motori elettrici;
• alimentatori switching;
• UPS;
• PLC;
• azionamenti elettronici;
• illuminazione LED industriale;
• convertitori di frequenza.

Questi dispositivi assorbono corrente in modo impulsivo e generano armoniche che alterano la forma d’onda della rete.

Un multimetro TRMS consente quindi di:

• ottenere misure attendibili di tensione e corrente;
• individuare anomalie dovute alle armoniche;
• verificare correttamente gli assorbimenti dei motori;
• diagnosticare problemi di surriscaldamento del neutro;
• ridurre il rischio di errori durante il collaudo.

Per un professionista, il True RMS non rappresenta una funzione accessoria, ma una caratteristica essenziale per lavorare con precisione e sicurezza.

Anatomia del multimetro digitale

Prima di effettuare qualsiasi misura è importante conoscere i principali elementi che compongono lo strumento.

Componente	Funzione
Display	Visualizza il valore misurato e le funzioni attive.
Selettore rotativo	Permette di scegliere la grandezza da misurare (V AC, V DC, Ω, continuità, A ecc.).
Boccola COM	Collegamento del puntale nero (comune).
Boccola V/Ω	Utilizzata per tensione, resistenza, continuità e prova diodi.
Boccola A o mA	Utilizzata esclusivamente per la misura della corrente.
Puntali	Consentono il collegamento elettrico con il circuito da misurare.

ATTENZIONE NORMATIVA:
La boccola dedicata alla misura della corrente deve essere utilizzata esclusivamente quando si misura l’intensità di corrente. Lasciare il puntale inserito nella presa A e tentare una misura di tensione provoca un cortocircuito attraverso il multimetro, con il possibile intervento del fusibile interno o, nei casi peggiori, il danneggiamento dello strumento.

Norme di sicurezza e categorie di protezione (CEI EN 61010-1)

Quando si eseguono misure su quadri elettrici e impianti in bassa tensione, la precisione dello strumento è importante, ma la sicurezza dell’operatore viene prima di tutto.

Per questo motivo i multimetri professionali sono progettati secondo la CEI EN 61010-1 (IEC 61010-1), la norma che definisce i requisiti di sicurezza degli strumenti di misura elettrici.

L’errore più comune consiste nel scegliere un multimetro valutando esclusivamente la tensione massima riportata sul frontale (600 V o 1000 V). In realtà questo dato, da solo, non è sufficiente.

La caratteristica più importante è la categoria di misura (CAT), che indica la capacità dello strumento di resistere ai picchi di sovratensione generati all’interno degli impianti elettrici.

Questi transitori possono essere provocati da:

• apertura e chiusura di contattori;
• avviamento di motori trifase;
• inserzione di trasformatori;
• banchi di condensatori;
• scariche atmosferiche;
• manovre sulla rete di distribuzione.

Uno strumento non idoneo potrebbe non sopportare l’energia di questi impulsi, con il rischio di archi elettrici, esplosione del multimetro e gravi lesioni per l’operatore.

La differenza sostanziale tra le categorie risiede nell’impedenza della sorgente durante un transitorio: un’impedenza minore comporta una corrente di guasto potenziale molto più elevata. Ad esempio, un impulso di sovratensione di 6000 V in un ambiente CAT III (con impedenza di sorgente di 2 Ω) genera una corrente distruttiva di 3000 A, mentre lo stesso impulso in CAT II (impedenza 12 Ω) genera “solo” 500 A.

ATTENZIONE NORMATIVA:
La categoria di sicurezza non indica la tensione di esercizio dell’impianto, ma la capacità dello strumento di resistere ai transitori di sovratensione. Per questo motivo un multimetro CAT IV 600 V offre una protezione superiore rispetto a un modello CAT III 1000 V, pur avendo una tensione nominale inferiore.

Il Grado di Inquinamento (Pollution Degree – PD)

Oltre alla categoria CAT, la norma valuta il Grado di Inquinamento (PD). Gli ambienti industriali richiedono strumenti progettati per Pollution Degree 3 (PD3), idonei a operare in presenza di condensa o polveri conduttive. Questi dispositivi possiedono distanze di isolamento superficiale (creepage) maggiori rispetto agli strumenti per uffici o laboratori (PD2), prevenendo la formazione di archi elettrici superficiali noti come tracking.

Classificazione CAT I, CAT II, CAT III e CAT IV

La norma CEI EN 61010-1 suddivide gli ambienti di misura in quattro categorie, in funzione della distanza dalla sorgente di alimentazione.

Maggiore è l’energia disponibile nell’impianto, maggiore dovrà essere la categoria di sicurezza del multimetro.

Categoria	Livello di sovratensione	Applicazione tipica	Esempio
CAT I	Basso	Circuiti elettronici protetti	Schede elettroniche, alimentazioni 24 V DC, circuiti di segnale
CAT II	Medio	Carichi collegati alle prese	Prese di servizio, utensili elettrici, circuiti ausiliari 230 V
CAT III	Elevato	Distribuzione interna degli edifici	Quadri BT, QGBT, MCC, sbarre, motori trifase
CAT IV	Molto elevato	Origine dell’impianto	Contatori, arrivo linea BT, cabine MT/BT

Per chi realizza o manutiene quadri elettrici, la categoria di riferimento è normalmente la CAT III, mentre nelle vicinanze del punto di consegna dell’energia o del quadro generale è spesso necessario utilizzare strumenti CAT IV.

Dove utilizzare ogni categoria

Comprendere dove utilizzare ciascuna categoria è fondamentale per scegliere lo strumento corretto.

CAT I

È destinata ai circuiti elettronici non collegati direttamente alla rete.

Ad esempio:

• schede PLC;
• alimentatori da banco;
• elettronica di controllo;
• circuiti SELV;
• segnali 24 V DC.

CAT II

Comprende le utenze alimentate tramite prese di corrente.

Rientrano in questa categoria:

• utensili elettrici;
• elettrodomestici;
• apparecchiature da laboratorio;
• prese di servizio del quadro.

CAT III

È la categoria tipica del lavoro del quadrista.

Comprende:

• quadri di distribuzione;
• quadri di automazione;
• interruttori magnetotermici;
• contattori;
• motori;
• sbarre di distribuzione;
• linee trifase;
• impianti industriali.

Per la maggior parte delle attività di cablaggio e manutenzione, un buon multimetro CAT III True RMS rappresenta la scelta minima consigliata.

CAT IV

Rappresenta il livello di protezione più elevato previsto dalla norma.

È richiesto per lavorare:

• sui contatori di energia;
• nei punti di consegna;
• nelle cabine di trasformazione BT;
• sulle linee in ingresso all’impianto;
• sui cavi provenienti dal trasformatore MT/BT.

In queste zone l’energia disponibile durante un guasto è decisamente superiore rispetto a quella presente nei normali quadri di distribuzione.

Il punto di confine tra CAT III e CAT IV

Uno degli aspetti che genera più dubbi riguarda il quadro generale.

La regola pratica è semplice.

• Lato alimentazione del sezionatore generale → CAT IV
• Lato carico del sezionatore → CAT III

Questo significa che durante alcune operazioni di manutenzione il tecnico potrebbe trovarsi a operare contemporaneamente su entrambe le categorie.

NOTA DEL PROGETTISTA:
Se esiste anche il minimo dubbio sulla categoria richiesta, è buona pratica utilizzare sempre uno strumento con classificazione superiore.

Anche i puntali devono avere la stessa categoria

Molti tecnici scelgono un eccellente multimetro CAT IV ma continuano a utilizzare vecchi puntali acquistati separatamente.

È un errore molto pericoloso.

La classificazione di sicurezza dell’intero sistema di misura è infatti determinata dal componente con il rating più basso.

Ad esempio:

• multimetro CAT IV 600 V
• puntali CAT II 600 V

L’intero sistema diventa automaticamente CAT II.

Per questo motivo è indispensabile verificare sempre che:

• puntali;
• coccodrilli;
• adattatori;
• pinze;

abbiano una classificazione uguale o superiore a quella del multimetro.

CONSIGLIO PRATICO:
Per chi opera abitualmente su quadri di automazione e distribuzione, scegliere un multimetro True RMS CAT III 1000 V oppure CAT IV 600 V rappresenta oggi il miglior compromesso tra sicurezza, precisione e versatilità.

Consigli di acquisto: Multimetri True RMS professionali

Trasparenza: alcuni link presenti in questa sezione sono link di affiliazione Amazon. Se acquisti tramite questi link, il sito potrebbe ricevere una commissione senza alcun costo aggiuntivo per te.

Guida passo-passo alle misure principali

Conoscere il funzionamento del multimetro è importante, ma la differenza tra un utilizzo corretto e uno potenzialmente pericoloso dipende soprattutto dalla procedura di misura.

In questa sezione vedremo come eseguire le principali misure elettriche che un quadrista o un manutentore affronta quotidianamente, evidenziando gli errori più frequenti e le buone pratiche operative. Le procedure descritte sono coerenti con le indicazioni tecniche delle fonti utilizzate.

Misura della tensione elettrica (AC/DC) in parallelo

La misura della tensione consiste nel rilevare la differenza di potenziale tra due punti del circuito.

A differenza della misura della corrente, il multimetro non deve interrompere il circuito, ma va collegato in paralleloal componente o alla linea da verificare.

È la misura più eseguita durante:

• ricerca guasti;
• collaudo dei quadri;
• verifica degli alimentatori;
• controllo delle tensioni di comando;
• manutenzione preventiva.

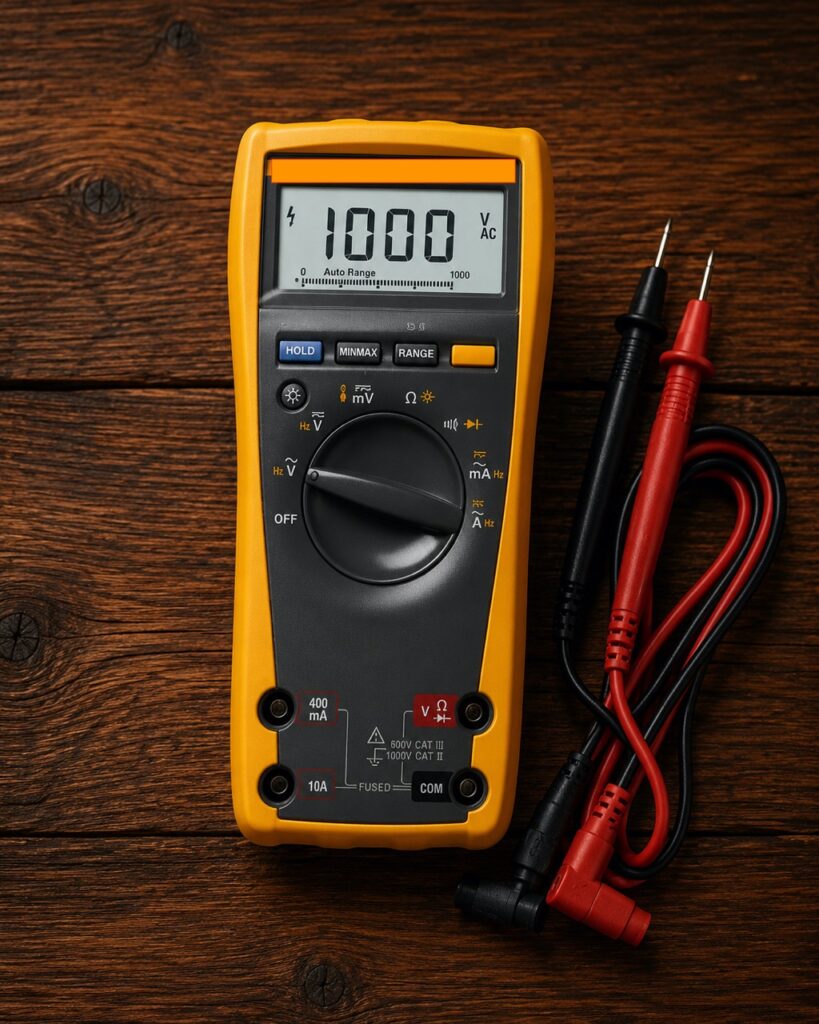

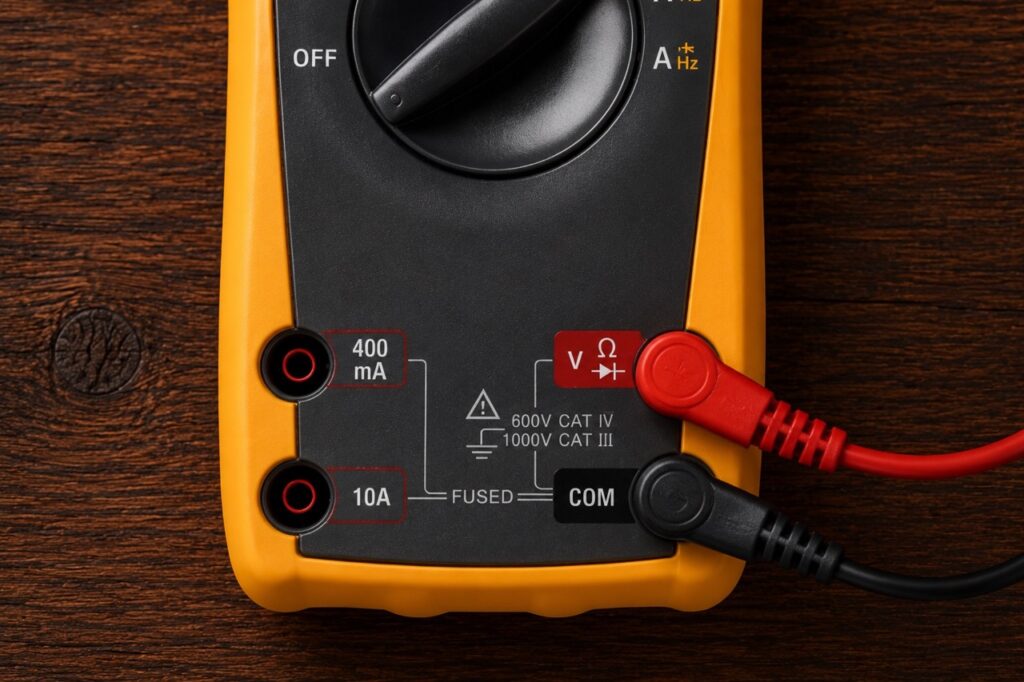

Collegamento corretto dei puntali

Prima di alimentare il circuito verificare sempre che:

• il puntale nero sia inserito nella boccola COM;
• il puntale rosso sia inserito nella boccola V/Ω;
• il selettore sia impostato sulla misura di tensione AC oppure DC.

Solo dopo questi controlli è possibile effettuare la misura.

Misura della tensione alternata (AC)

La tensione alternata è presente nei circuiti alimentati direttamente dalla rete elettrica.

Alcuni esempi tipici sono:

• alimentazione monofase 230 V;
• linee trifase 400 V;
• trasformatori;
• morsetti di ingresso del quadro;
• alimentazione dei motori.

Il selettore del multimetro deve essere posizionato sulla funzione V∼.

Successivamente si appoggiano i puntali ai due punti tra cui si vuole conoscere la differenza di potenziale.

Le verifiche più comuni all’interno di un quadro elettrico sono:

• fase – neutro (L-N);
• fase – terra (L-PE);
• neutro – terra (N-PE);
• fase – fase (L-L).

Misura della tensione continua (DC)

La misura in corrente continua viene eseguita sui circuiti di comando e controllo.

È frequente misurare:

• alimentatori 24 V DC;
• PLC;
• sensori;
• moduli I/O;
• relè;
• elettrovalvole;
• batterie.

Il selettore deve essere posizionato sulla funzione V⎓.

Anche in questo caso il collegamento è sempre in parallelo.

Attenzione alla polarità

A differenza della corrente alternata, nella misura DC la polarità è importante.

Se il puntale rosso viene collegato al potenziale inferiore rispetto al puntale nero, il display mostrerà un valore negativo.

Non si tratta di un errore dello strumento.

È semplicemente l’indicazione che i puntali sono invertiti.

Questa informazione può essere molto utile durante la ricerca guasti perché permette di individuare rapidamente:

• inversioni di polarità;
• errori di cablaggio;
• morsetti invertiti;
• alimentazioni collegate in modo errato.

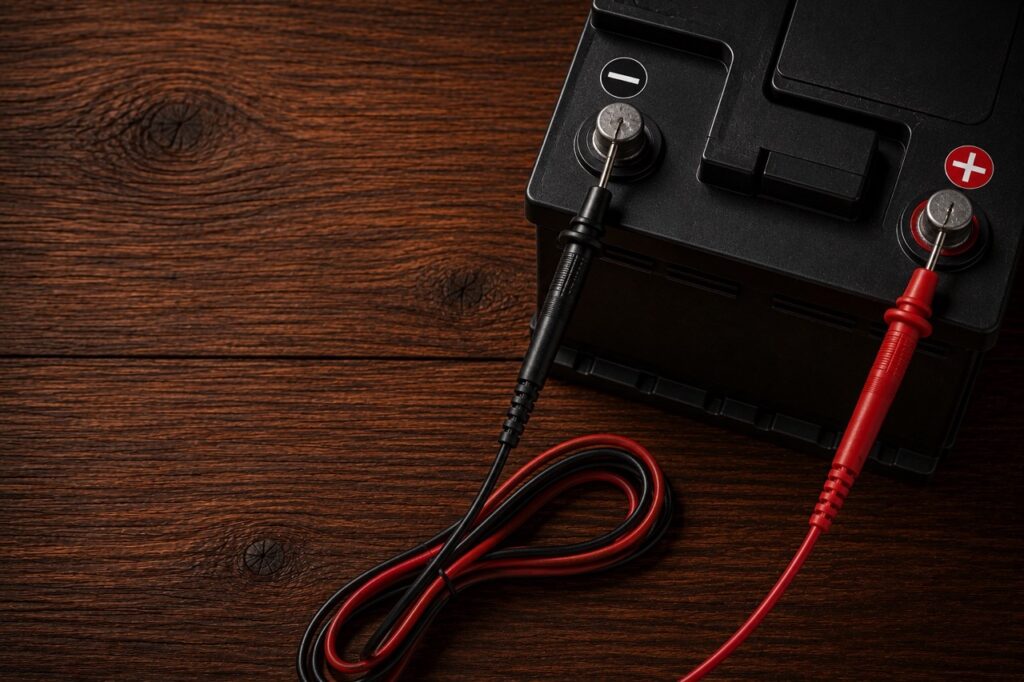

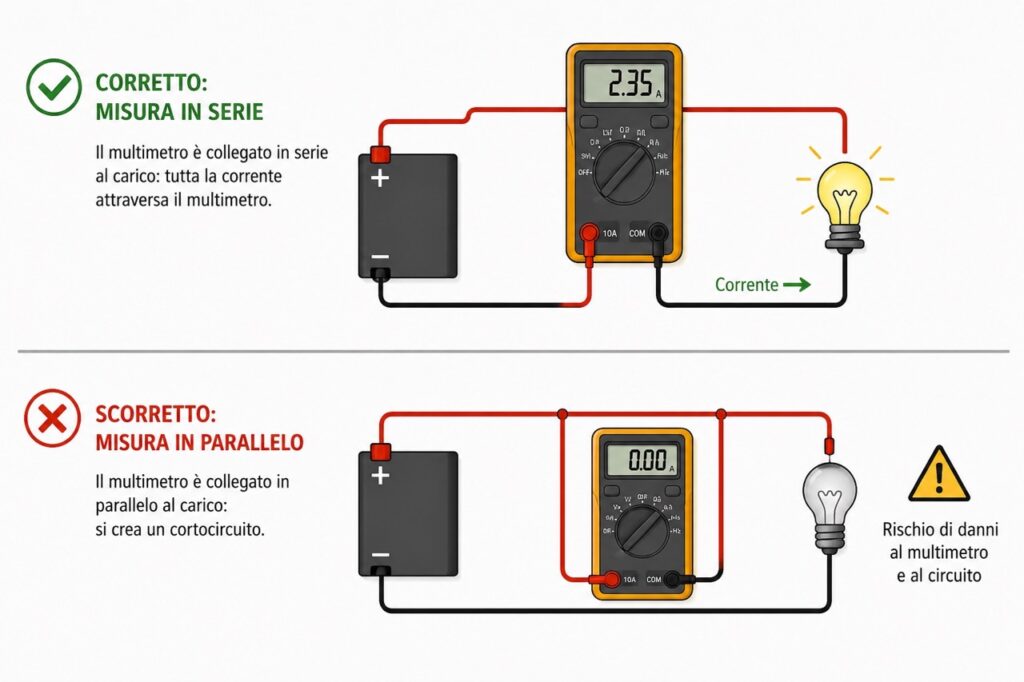

L’errore più pericoloso durante la misura della tensione

L’incidente più frequente nell’utilizzo del multimetro avviene quando il puntale rosso rimane inserito nella boccola A oppure mA dopo una precedente misura di corrente.

L’operatore, distrattamente, collega poi i puntali in parallelo per misurare la tensione.

In questa configurazione il circuito amperometrico del tester presenta una resistenza estremamente bassa.

Il risultato è un cortocircuito diretto della sorgente di alimentazione.

Le conseguenze possono essere:

• intervento del fusibile interno HRC;
• danneggiamento del multimetro;
• arco elettrico;
• rischio per l’operatore.

ATTENZIONE NORMATIVA:
Prima di ogni misura verificare sempre la posizione del puntale rosso. È un controllo che richiede pochi secondi ma rappresenta una delle più importanti procedure di sicurezza durante l’utilizzo del multimetro.

Tensioni fantasma: perché il tester misura tensione su un cavo scollegato?

Durante la manutenzione capita spesso di trovare un conduttore apparentemente scollegato sul quale il multimetro indica comunque una tensione.

Valori come:

il multimetro può mostrare tensioni fittizie stabili (es. 80-120 V AC) su linee disattivate a causa dell’accoppiamento capacitivo e induttivo.

non significano necessariamente che il circuito sia alimentato.

Nella maggior parte dei casi si tratta delle cosiddette tensioni fantasma (ghost voltages).

Queste sono generate dall’accoppiamento capacitivo o induttivo tra conduttori che scorrono vicini all’interno delle stesse canaline.

Poiché il multimetro possiede un’impedenza d’ingresso molto elevata, è in grado di rilevare anche queste piccole cariche elettriche.

Il valore visualizzato non rappresenta però una tensione realmente disponibile per alimentare un carico.

La funzione LoZ (Low Impedance)

Per distinguere una tensione reale da una tensione fantasma, molti multimetri professionali integrano la funzione LoZ(Low Impedance).

Quando viene attivata:

• il multimetro riduce la propria impedenza di ingresso;
• assorbe la piccola carica capacitiva presente sul circuito;
• elimina la tensione indotta;
• conferma se il circuito è realmente alimentato.

Se la tensione scompare utilizzando la funzione LoZ, significa che la precedente misura era dovuta esclusivamente a una tensione fantasma.

CONSIGLIO PRATICO:
La funzione LoZ è particolarmente utile durante la manutenzione di quadri industriali con canaline molto affollate, dove i fenomeni di accoppiamento capacitivo sono frequenti.

Prova di continuità acustica e verifica dell’integrità dei fusibili

La funzione di prova di continuità è una delle più utilizzate durante il cablaggio, la manutenzione e il collaudo dei quadri elettrici. Permette di verificare rapidamente se un conduttore, un contatto o un componente elettrico presenta un percorso elettrico continuo oppure se il circuito è interrotto. Le misure elettriche per le prove di collaudo del quadro descritte derivano dalle fonti tecniche fornite.

A differenza della semplice misura della resistenza, la prova di continuità è progettata per fornire una risposta immediata attraverso un segnale acustico, consentendo al manutentore di lavorare senza dover osservare continuamente il display.

Come funziona la prova di continuità

Quando il selettore viene posizionato sul simbolo del cicalino (spesso condiviso con la prova diodi), il multimetro applica automaticamente una piccola tensione di prova ai puntali.

Lo strumento misura quindi la corrente che attraversa il circuito.

Se la resistenza è sufficientemente bassa, viene attivato il segnale acustico.

L’operatore può così verificare rapidamente e verificare la continuità dei fusibili di protezione:

• continuità dei cavi;
• corretto cablaggio dei morsetti;
• stato dei contatti;
• integrità dei fusibili;
• collegamento del circuito di protezione;
• presenza di interruzioni nei cablaggi.

Nei multimetri professionali la soglia di intervento del buzzer è definita dal costruttore e varia leggermente da modello a modello.

Quando utilizzare la prova di continuità

La funzione è particolarmente utile durante:

• il cablaggio di un quadro elettrico;
• la ricerca di un filo interrotto;
• la verifica di morsetti e ponticelli;
• il controllo dei contatti di relè e contattori;
• la verifica dei fusibili;
• il controllo preliminare prima dell’alimentazione del quadro.

Essendo una verifica molto rapida, rappresenta uno dei primi controlli effettuati durante la ricerca guasti.

Condizione indispensabile: circuito fuori tensione

La prova di continuità non deve mai essere eseguita su un circuito alimentato.

Prima della misura è necessario:

1. togliere alimentazione al circuito;
2. verificare l’assenza di tensione;
3. attendere la scarica completa degli eventuali condensatori;
4. solo successivamente eseguire la prova.

Questa procedura protegge sia il multimetro sia l’operatore.

ATTENZIONE NORMATIVA:
La funzione continuità e la misura della resistenza sono previste esclusivamente su circuiti privi di tensione. Utilizzarle su un circuito alimentato può produrre misure errate e, nei casi peggiori, danneggiare lo strumento.

Una delle applicazioni più comuni della prova di continuità riguarda il controllo dei fusibili.

La procedura è semplice.

1. Estrarre il fusibile

Per evitare percorsi paralleli è preferibile rimuovere il fusibile dal portafusibile prima della verifica.

2. Impostare il multimetro

Ruotare il selettore sulla funzione:

• continuità acustica;
• oppure misura della resistenza.

3. Collegare i puntali

Appoggiare un puntale su ciascuna estremità metallica del fusibile.

4. Interpretare il risultato

Risultato	Interpretazione
Segnale acustico continuo	Fusibile integro
Resistenza prossima a 0 Ω	Fusibile integro
Display “OL” oppure nessun beep	Fusibile interrotto

Questa verifica richiede pochi secondi ed evita di sostituire inutilmente componenti perfettamente funzionanti.

Attenzione ai falsi positivi

Un errore molto frequente consiste nel verificare un fusibile semplicemente misurando la tensione ai suoi capi mentre il circuito è a vuoto.

Ad esempio, in un circuito a 24 V DC, il multimetro può indicare 24 V sia a monte sia a valle del fusibile.

Questo può far credere che il fusibile sia perfettamente funzionante.

In realtà potrebbero essere presenti:

• falsi contatti;
• morsetti allentati;
• connessioni deteriorate;
• interruzioni che si manifestano solo sotto carico.

Per questo motivo la prova di continuità, eseguita a quadro disalimentato, rappresenta uno dei metodi più affidabili per verificare l’integrità del componente.

NOTA DEL PROGETTISTA:
Se il guasto compare solo quando il circuito assorbe corrente, la semplice misura della tensione potrebbe non essere sufficiente. In questi casi è opportuno verificare anche la caduta di tensione sotto carico reale.

La continuità non certifica la qualità del contatto

Il segnale acustico indica solamente che esiste un percorso elettrico a bassa resistenza.

Non garantisce però che quel contatto sia in grado di trasportare la corrente nominale nel tempo.

È il caso, ad esempio, di:

• contatti ossidati;
• morsetti allentati;
• relè usurati;
• contatti con elevata resistenza di transizione.

In presenza di dubbi è preferibile passare dalla semplice prova acustica alla misura numerica della resistenza, che consente una valutazione più accurata dello stato del componente.

Verifica del fusibile interno del multimetro

Anche il multimetro contiene uno o più fusibili di protezione ad alta capacità di interruzione (HRC), indispensabili durante la misura della corrente.

Se accidentalmente si verifica un cortocircuito, questi fusibili interrompono il circuito interno proteggendo lo strumento.

Quando la misura della corrente restituisce sempre 0 A, è buona pratica verificare anche il fusibile interno.

Molti costruttori indicano una semplice procedura:

• impostare il multimetro sulla misura di continuità o resistenza;
• verificare il collegamento tra gli ingressi dedicati alla misura della corrente secondo quanto previsto dal manuale dello strumento.

Se il circuito risulta aperto, è probabile che il fusibile interno sia intervenuto e debba essere sostituito con un ricambio avente le stesse caratteristiche nominali.

ATTENZIONE NORMATIVA:
Utilizzare esclusivamente fusibili HRC con caratteristiche identiche a quelle previste dal costruttore. L’impiego di ricambi non equivalenti compromette la sicurezza dello strumento.

Misura della resistenza (Ω): come verificare cavi, avvolgimenti e componenti

La misura della resistenza elettrica permette di verificare l’opposizione che un materiale o un componente offre al passaggio della corrente.

È una delle funzioni più utilizzate durante:

• ricerca guasti;
• verifica dei cablaggi;
• controllo di resistenze elettriche;
• verifica di bobine e avvolgimenti;
• manutenzione preventiva;
• collaudo dei quadri elettrici.

A differenza della misura della tensione, il multimetro non legge un valore già presente nel circuito, ma genera internamente una piccola corrente di prova e misura la resistenza incontrata.

Per questo motivo la misura deve essere effettuata esclusivamente su circuiti disalimentati.

Come misurare una resistenza con il tester

La procedura è semplice ma richiede alcune verifiche preliminari.

1. Disalimentare il circuito

Prima della misura è necessario:

• togliere tensione;
• verificare l’assenza di alimentazione;
• scaricare eventuali condensatori.

2. Collegare correttamente i puntali

Il puntale nero deve essere inserito nella boccola COM.

Il puntale rosso nella boccola V/Ω.

3. Selezionare la funzione Ω

Ruotare il selettore sulla misura della resistenza.

Se il multimetro dispone della selezione automatica della portata (Autorange), lo strumento sceglierà autonomamente il fondo scala più adatto.

4. Posizionare i puntali

Appoggiare un puntale per ciascun terminale del componente.

Dopo pochi istanti il display mostrerà il valore della resistenza espresso in ohm (Ω).

Interpretazione della misura

Il valore visualizzato permette di ottenere numerose informazioni sullo stato del componente.

Valore visualizzato	Possibile interpretazione
Circa 0 Ω	Collegamento praticamente in corto circuito
Alcuni Ω	Bobine, avvolgimenti o resistenze di basso valore
Centinaia o migliaia di Ω	Resistenza conforme al componente misurato
OL oppure ∞	Circuito aperto o componente interrotto

Il risultato deve sempre essere confrontato con il valore nominale previsto dal costruttore o con quello di un componente sicuramente funzionante.

Misura della resistenza dei cavi

Durante il cablaggio può essere utile verificare che un conduttore non presenti interruzioni.

In un cavo di lunghezza contenuta la resistenza deve risultare molto bassa.

Un valore improvvisamente elevato può indicare:

• conduttore parzialmente interrotto;
• morsetto ossidato;
• serraggio insufficiente;
• giunzione deteriorata;
• danneggiamento meccanico del cavo.

È comunque importante ricordare che la resistenza aumenta naturalmente con:

• lunghezza del conduttore;
• riduzione della sezione;
• aumento della temperatura.

Per questo motivo il confronto tra due conduttori analoghi è spesso più significativo del valore assoluto.

Verifica delle bobine di relè e contattori

La misura della resistenza è molto utile anche per verificare lo stato degli avvolgimenti.

Può essere applicata a:

• relè ausiliari;
• contattori;
• elettrovalvole;
• trasformatori;
• motori;
• elettromagneti.

In presenza di una bobina integra il multimetro restituisce normalmente un valore stabile.

Se invece compare:

OL

oppure

∞

è probabile che l’avvolgimento sia interrotto.

Un valore estremamente basso rispetto a quello atteso può invece suggerire un cortocircuito interno tra le spire, situazione che richiede ulteriori verifiche.

NOTA DEL PROGETTISTA:
La sola misura della resistenza non consente di stabilire con certezza l’efficienza di una bobina. Un avvolgimento può presentare un valore corretto a riposo ma manifestare difetti soltanto durante il funzionamento sotto tensione.

Misura delle resistenze elettriche

Quando si verifica una resistenza di potenza o un componente elettronico è buona pratica isolare almeno uno dei terminali dal circuito.

Misurare un componente ancora collegato può infatti introdurre percorsi paralleli che alterano il valore visualizzato.

Questo principio vale anche per:

• termistori;
• sonde PT100;
• resistenze di frenatura;
• sensori resistivi.

Perché il multimetro indica valori instabili?

Durante alcune misure il display può oscillare continuamente.

Le cause più frequenti sono:

• componente ancora collegato al circuito;
• presenza di condensatori;
• contatti ossidati;
• puntali non perfettamente appoggiati;
• componente difettoso.

Prima di sostituire il componente è sempre consigliabile ripetere la misura dopo averlo scollegato dal circuito.

La misura dell’isolamento: attenzione a non confonderla con la resistenza

Non è così.

Il tester digitale misura la resistenza utilizzando una tensione interna molto bassa.

Questa tensione è sufficiente per verificare la continuità elettrica, ma non permette di valutare lo stato dell’isolamento.

Per verificare l’isolamento dei cavi è necessario utilizzare uno strumento dedicato: il megaohmmetro (o misuratore di resistenza d’isolamento).

Come funziona un megaohmmetro

A differenza del multimetro, il megaohmmetro applica una tensione di prova significativamente più elevata, scelta in funzione dell’impianto e della procedura di verifica.

Questa prova consente di individuare:

• degrado dell’isolamento;
• infiltrazioni di umidità;
• contaminazione da polveri;
• invecchiamento dei materiali isolanti;
• dispersioni verso terra.

Per questo motivo viene utilizzato durante:

• collaudi iniziali;
• manutenzione programmata;
• verifiche periodiche;
• diagnosi di guasti.

Quando il tester non basta

Il multimetro è perfetto per verificare:

• continuità;
• tensione;
• corrente;
• resistenza.

Non è invece lo strumento corretto per certificare:

• isolamento dei cavi;
• isolamento dei motori;
• stato dell’isolamento dei trasformatori;
• qualità dielettrica degli avvolgimenti.

Confondere queste due prove può portare a diagnosi errate e alla falsa convinzione che un circuito sia perfettamente efficiente.

ATTENZIONE NORMATIVA:
La misura della resistenza d’isolamento deve essere eseguita con strumenti specifici e secondo le procedure previste dalle norme applicabili. Un normale multimetro non sostituisce un misuratore di isolamento.

DAR e PI: due prove avanzate per motori e trasformatori

Nella manutenzione predittiva di motori, generatori e trasformatori, il solo valore della resistenza d’isolamento può non essere sufficiente.

I misuratori di isolamento professionali permettono infatti di eseguire anche:

• DAR (Dielectric Absorption Ratio);
• PI (Polarization Index).

Questi test analizzano l’andamento della resistenza nel tempo e consentono di valutare lo stato di invecchiamento dell’isolamento, individuando fenomeni di umidità, contaminazione o deterioramento prima che si trasformino in un guasto.

Si tratta di prove tipiche della manutenzione industriale e non sono eseguibili con un comune multimetro digitale.

Misura della corrente (A): come utilizzare correttamente il multimetro

La misura della corrente elettrica è una delle operazioni più delicate che si possono eseguire con un multimetro digitale.

A differenza della tensione, che si misura collegando il tester in parallelo, la corrente deve essere misurata in serie al circuito, interrompendo il percorso della corrente e inserendo lo strumento come parte integrante del circuito stesso.

Proprio questa differenza rende la misura della corrente una delle principali cause di danneggiamento dei multimetri e di incidenti durante gli interventi di manutenzione.

La maggior parte dei multimetri consente di misurare:

• corrente continua (A⎓);
• corrente alternata (A∼).

Nei quadri elettrici industriali le applicazioni più comuni sono:

Corrente continua

• alimentatori 24 V DC;
• PLC;
• moduli I/O;
• sensori;
• bobine di relè;
• elettrovalvole.

Corrente alternata

• motori asincroni;
• pompe;
• ventilatori;
• compressori;
• trasformatori;
• linee trifase;
• utenze monofase.

Collegamento corretto del multimetro

Per misurare la corrente è necessario modificare il collegamento dei puntali.

Il puntale nero rimane nella boccola COM.

Il puntale rosso deve invece essere inserito nella presa dedicata alla corrente:

• mA per correnti di piccola entità;
• A oppure 10 A per correnti più elevate.

Successivamente il circuito deve essere aperto e il multimetro inserito in serie.

Schema semplificato:

La corrente attraversa quindi lo strumento prima di raggiungere il carico.

Procedura operativa

Per evitare errori è consigliabile seguire sempre la stessa sequenza.

1. Disalimentare il circuito

Prima di modificare il cablaggio è buona pratica togliere tensione.

2. Inserire il puntale nella boccola corretta

Verificare attentamente se utilizzare:

• mA;
• A;
• 10 A.

Una scelta errata può provocare l’intervento del fusibile interno.

3. Impostare la funzione

Selezionare:

• A⎓ per corrente continua;
• A∼ per corrente alternata.

4. Collegare il multimetro in serie

Aprire il circuito e inserire il tester lungo il percorso della corrente.

5. Alimentare il circuito

Una volta ripristinata l’alimentazione sarà possibile leggere direttamente il valore assorbito dal carico.

Perché la misura della corrente è più rischiosa

Durante la misura della tensione il multimetro possiede un’elevata impedenza interna.

Durante la misura della corrente accade l’esatto contrario.

Lo strumento presenta una resistenza molto bassa per consentire il passaggio della corrente.

Questo significa che un collegamento errato può trasformare il multimetro in un cortocircuito.

È proprio per questo motivo che la misura amperometrica richiede particolare attenzione.

L’errore più comune

L’errore più frequente consiste nel:

1. misurare una corrente;
2. lasciare il puntale nella boccola A;
3. passare immediatamente alla misura della tensione.

Quando il multimetro viene collegato in parallelo alla rete, il circuito amperometrico cortocircuita direttamente la sorgente.

Le conseguenze possono essere molto serie:

• intervento del fusibile HRC;
• arco elettrico;
• danneggiamento del tester;
• rischio per l’operatore.

ATTENZIONE NORMATIVA:
Al termine di ogni misura della corrente è buona pratica riportare immediatamente il puntale rosso nella boccola V/Ω. Questa semplice abitudine riduce sensibilmente il rischio di errori durante le misure successive.

Il fusibile HRC: la protezione del multimetro

I multimetri professionali integrano fusibili HRC (High Rupturing Capacity), progettati per interrompere correnti di guasto molto elevate senza esplodere.

Questi fusibili rappresentano un elemento fondamentale della sicurezza dello strumento.

A differenza dei comuni fusibili in vetro, i multimetri industriali utilizzano speciali fusibili ceramici HRC riempiti di sabbia di silice, progettati per estinguere l’arco elettrico istantaneamente. I valori standard per strumenti professionali sono:

• Ingressi A: 11 A / 1000 V con potere di interruzione di 20 kA;
• Ingressi mA/µA: 440 mA / 1000 V con potere di interruzione di 10 kA.

Quando intervengono:

• proteggono i circuiti interni;
• limitano gli effetti del cortocircuito;
• riducono il rischio di arco elettrico.

Se il fusibile è interrotto, la misura della corrente risulterà sempre nulla anche in presenza di un circuito perfettamente funzionante.

Per questo motivo, in caso di letture anomale, è opportuno verificarne l’integrità seguendo le indicazioni del costruttore.

Quando utilizzare la pinza amperometrica

Nella manutenzione industriale la misura della corrente viene spesso eseguita con una pinza amperometrica.

A differenza del multimetro:

• non è necessario interrompere il circuito;
• il conduttore rimane collegato;
• la misura viene effettuata rilevando il campo magnetico generato dalla corrente.

Questo rende la procedura molto più rapida e, in molti casi, più sicura.

È particolarmente indicata per:

• quadri di distribuzione;
• motori trifase;
• linee di alimentazione;
• ricerca di sovraccarichi;
• manutenzione preventiva.

Multimetro o pinza amperometrica?

Entrambi gli strumenti trovano spazio nella cassetta degli attrezzi di un elettricista, ma hanno finalità differenti.

Caratteristica	Multimetro	Pinza amperometrica
Misura della tensione	✔	Alcuni modelli
Misura della resistenza	✔	Generalmente no
Continuità	✔	No
Corrente a circuito aperto	✔	Non necessaria
Corrente senza interrompere il circuito	✖	✔
Diagnostica completa	✔	Limitata alla corrente

Per attività di manutenzione su motori e quadri BT, i due strumenti sono spesso complementari.

CONSIGLIO PRATICO:
Se devi verificare rapidamente l’assorbimento di un motore trifase in esercizio, una pinza amperometrica True RMS è generalmente la soluzione più pratica. Il multimetro rimane invece indispensabile per le verifiche di tensione, continuità, resistenza e ricerca guasti.

Misura della corrente su impianti con inverter

Negli impianti industriali moderni la corrente assorbita da un motore alimentato tramite inverter non presenta una forma d’onda perfettamente sinusoidale.

Le armoniche generate dalla modulazione PWM possono influenzare il risultato della misura.

Per ottenere valori attendibili è consigliabile utilizzare strumenti True RMS, sia nel caso del multimetro sia della pinza amperometrica.

Questo consente di valutare correttamente:

• corrente assorbita;
• eventuali sovraccarichi;
• squilibri tra le fasi;
• condizioni operative del motore.

Come scegliere un multimetro digitale: le caratteristiche davvero importanti

La scelta del multimetro non dovrebbe basarsi esclusivamente sul prezzo o sul numero di funzioni disponibili. Per un installatore o un manutentore professionista è fondamentale valutare sicurezza, precisione, robustezza e affidabilità delle misure.

Uno strumento economico può essere sufficiente per interventi sporadici su circuiti elettronici a bassa tensione, ma risulta spesso inadeguato per lavorare su quadri di distribuzione, impianti industriali e macchine automatiche.

Prima dell’acquisto è consigliabile verificare almeno questi aspetti.

Tecnologia True RMS

Come visto nei capitoli precedenti, la funzione True RMS permette di misurare correttamente tensioni e correnti anche in presenza di forme d’onda distorte.

Oggi rappresenta una caratteristica praticamente indispensabile per chi lavora su:

• inverter;
• alimentatori switching;
• UPS;
• impianti fotovoltaici;
• automazione industriale;
• illuminazione LED.

Per utilizzi professionali è consigliabile orientarsi direttamente su un modello TRMS.

Categoria di sicurezza CAT

La categoria CAT è uno dei parametri più importanti.

Per lavorare sui quadri elettrici normalmente sono consigliabili almeno:

• CAT III 1000 V
• CAT IV 600 V

Categorie inferiori risultano adatte principalmente a elettronica, laboratori e piccoli impianti civili.

Precisione

La precisione viene normalmente espressa come:

± (% della lettura + numero di digit)

Maggiore è la precisione dello strumento, minore sarà l’incertezza della misura.

Per manutenzione industriale è preferibile scegliere strumenti con specifiche tecniche chiaramente dichiarate dal costruttore.

Autorange oppure portata manuale

I moderni multimetri utilizzano quasi sempre la funzione Autorange, che seleziona automaticamente il fondo scala più adatto.

I vantaggi sono evidenti:

• riduzione degli errori;
• maggiore velocità;
• migliore leggibilità.

La selezione manuale rimane comunque utile in alcune misure ripetitive o quando si desidera mantenere una determinata risoluzione.

Display

Un buon display deve essere leggibile anche in ambienti industriali.

Le caratteristiche più utili sono:

• retroilluminazione;
• elevato numero di conteggi;
• indicazione della polarità;
• grafico a barre (bargraph).

Il bargraph è particolarmente utile quando il valore misurato varia rapidamente, poiché rende immediatamente percepibili le oscillazioni che potrebbero risultare meno evidenti sul solo display numerico.

Funzioni aggiuntive

A seconda dell’attività svolta possono risultare utili anche:

• prova diodi;
• misura della capacità;
• frequenza;
• duty cycle;
• temperatura;
• funzione Hold;
• Min/Max;
• LoZ;
• filtro passa-basso (LPF) per misure in presenza di inverter.

Naturalmente non tutte queste funzioni sono indispensabili.

Per la maggior parte degli interventi su quadri BT sono sufficienti:

• tensione AC/DC;
• corrente AC/DC;
• resistenza;
• continuità;
• True RMS;
• categoria CAT adeguata.

Tabella comparativa: quale multimetro scegliere?

La tabella seguente riassume le caratteristiche da valutare prima dell’acquisto.

Caratteristica	Uso hobbistico	Uso professionale
True RMS	Facoltativo	Consigliato
Categoria CAT	CAT II	CAT III / CAT IV
Autorange	Consigliato	Consigliato
Continuità acustica	✔	✔
Misura corrente	✔	✔
Bargraph	Non indispensabile	Utile
LoZ	Generalmente assente	Consigliata
Robustezza	Media	Elevata
Precisione	Standard	Maggiore

CONSIGLIO PRATICO:
Per chi realizza quadri elettrici e impianti industriali è preferibile investire in un multimetro di qualità piuttosto che scegliere un modello ricco di funzioni poco utilizzate ma privo delle principali caratteristiche di sicurezza.

Errori da evitare quando si usa il tester digitale

L’affidabilità di una misura non dipende solo dalla qualità del multimetro, ma anche dal modo in cui viene utilizzato. Errori apparentemente banali, come scegliere la boccola sbagliata, misurare un circuito ancora alimentato o utilizzare uno strumento non adatto all’applicazione, possono compromettere la precisione delle misure, danneggiare il tester e, nei casi più gravi, mettere a rischio la sicurezza dell’operatore.

Per avere sempre a portata di mano le procedure essenziali, puoi scaricare la Checklist completa per usare il tester digitale in sicurezza e la Tabella con gli errori più comuni da evitare con il tester digitale. Due strumenti pratici pensati per aiutarti a eseguire misure affidabili, ridurre gli errori operativi e lavorare in sicurezza.

• Checklist completa per usare il tester digitale in sicurezza
• Tabella con gli errori più comuni da evitare con il tester digitale

Domande frequenti (FAQ)

Conclusioni

Il multimetro digitale è uno degli strumenti più versatili e indispensabili per chi opera nel settore elettrico. Tuttavia, la qualità delle misure dipende non solo dalle caratteristiche dello strumento, ma soprattutto dal metodo con cui viene utilizzato.

Scegliere un modello True RMS, con una categoria di sicurezza adeguata all’ambiente di lavoro e puntali certificati, significa lavorare con maggiore precisione e ridurre i rischi durante le attività di installazione, manutenzione e collaudo.

Ricorda che ogni funzione del multimetro richiede una procedura specifica:

• la tensione si misura in parallelo;
• la corrente si misura in serie;
• resistenza e continuità si verificano esclusivamente su circuiti disalimentati;
• la resistenza di isolamento richiede uno strumento dedicato.

Acquisire queste buone pratiche ti permetterà di eseguire diagnosi più rapide, evitare errori ricorrenti e prolungare la vita sia del multimetro sia dei componenti dell’impianto.
