Tabella sezione cavi elettrici e amperaggio

Introduzione

Scegliere la sezione corretta di un cavo elettrico è uno degli aspetti più importanti nella progettazione e nella realizzazione di un impianto elettrico. Un cavo sottodimensionato può surriscaldarsi, causare cadute di tensione eccessive e compromettere la sicurezza dell’impianto, mentre un cavo sovradimensionato aumenta inutilmente i costi senza offrire reali vantaggi.

Molti utenti cercano una semplice tabella sezione cavi elettrici e amperaggio per individuare rapidamente il cavo adatto alle proprie esigenze. Tuttavia, è importante sapere che non esiste una relazione fissa tra millimetri quadrati e Ampere. La portata di un conduttore dipende infatti da diversi fattori, tra cui il tipo di isolamento, il metodo di posa, la temperatura ambiente, il numero di conduttori caricati e la lunghezza della linea.

Le norme tecniche richiedono che il dimensionamento dei cavi tenga conto di tutte queste variabili e non della sola corrente assorbita. Per questo motivo le tabelle di portata devono sempre essere interpretate insieme alle condizioni di installazione previste. Le tabelle riportate in questa guida derivano dalla documentazione tecnica basata sulle tabelle CEI-UNEL 35024/1 e 35026.

In questa guida troverai una tabella completa della portata dei cavi in rame, imparerai a interpretarla correttamente e scoprirai come scegliere la sezione più adatta in base alla corrente, alla potenza dell’impianto e alle reali condizioni di posa.

Approfondimento: Quadri elettrici: guida completa a tipologie, componenti, funzionamento, normativa e progettazione

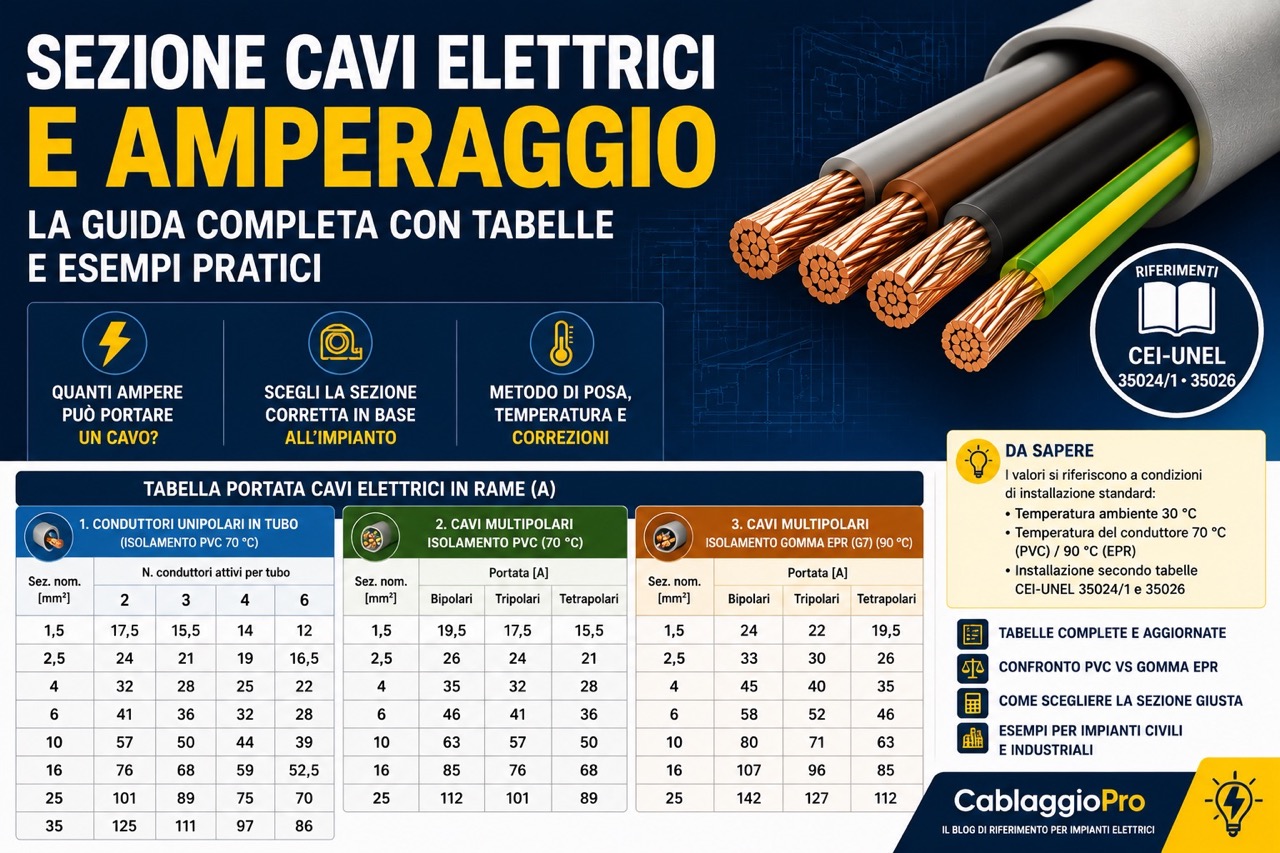

Tabella sezione cavi elettrici e amperaggio

Le tabelle seguenti riportano le portate indicative dei cavi elettrici in rame nelle principali configurazioni di installazione. Troverai i valori relativi ai conduttori unipolari, ai cavi multipolari con isolamento in PVC e ai cavi multipolari con isolamento in gomma EPR (G7).

I valori sono riferiti alle condizioni di installazione standard previste dalle tabelle tecniche e rappresentano un utile riferimento per il dimensionamento preliminare dei cavi. La portata effettiva può variare in funzione del metodo di posa, della temperatura ambiente, del numero di conduttori caricati e degli eventuali coefficienti di correzione applicabili.

Le tabelle sono state elaborate sulla base della documentazione tecnica che richiama le tabelle CEI-UNEL 35024/1 e 35026, e costituiscono un valido supporto per la scelta della sezione del cavo nelle applicazioni civili e industriali.

Conduttori unipolari in tubo

Sezione	2 conduttori	3 conduttori	4 conduttori	6 conduttori
1,5	17,5 A	15,5 A	14 A	12 A
2,5	24 A	21 A	19 A	16,5 A
4	32 A	28 A	25 A	22 A
6	41 A	36 A	32 A	28 A
10	57 A	50 A	44 A	39 A
16	76 A	68 A	59 A	52,5 A
25	101 A	89 A	75 A	70 A
35	125 A	111 A	97 A	86 A

Cavi multipolari PVC

Sezione	Bipolare	Tripolare	Tetrapolare
1,5	19,5 A	17,5 A	15,5 A
2,5	26 A	24 A	21 A
4	35 A	32 A	28 A
6	46 A	41 A	36 A
10	63 A	57 A	50 A
16	85 A	76 A	68 A
25	112 A	101 A	89 A

Cavi EPR / G7

Sezione	Bipolare	Tripolare	Tetrapolare
1,5	24 A	22 A	19,5 A
2,5	33 A	30 A	26 A
4	45 A	40 A	35 A
6	58 A	52 A	46 A
10	80 A	71 A	63 A
16	107 A	96 A	85 A
25	142 A	127 A	112 A

I cavi con isolamento in gomma EPR (G7/G10) possono trasportare correnti superiori rispetto ai cavi in PVC grazie alla temperatura di esercizio del conduttore pari a 90 °C. Per questo motivo vengono spesso utilizzati negli impianti industriali e nelle linee soggette a carichi elevati.

Come scegliere la sezione del cavo

La scelta della sezione di un cavo elettrico non può basarsi esclusivamente sulla corrente assorbita dall’utenza. Per ottenere un impianto sicuro e conforme alle norme tecniche è necessario valutare contemporaneamente diversi fattori, tra cui la potenza da trasmettere, il metodo di posa, la lunghezza della linea e la caduta di tensione.

Secondo la procedura di dimensionamento riportata nel Manuale Tecnico Mondini, i parametri fondamentali da conoscere sono:

• tensione di esercizio della linea;
• potenza del carico;
• condizioni di posa del cavo;
• lunghezza della linea.

Da questi dati è possibile determinare la tensione nominale del cavo, la sezione necessaria e verificare che la caduta di tensione rientri nei limiti ammessi.

Approfondimento:Calcolo Caduta di Tensione Linee BT: Guida ,Tabelle e Calcolatore

Calcolo della corrente

Il primo passo consiste nel calcolare la corrente assorbita dal carico.

Per un impianto monofase si utilizza la formula:$$I=\frac{P}{V \times \cos\varphi}$$I=V×cosφP​

Per un impianto trifase:$$I=\frac{P}{\sqrt3 \times V \times \cos\varphi}$$I=3​×V×cosφP​

dove:

• I = corrente (A)
• P = potenza (W)
• V = tensione (230 V o 400 V)
• cosφ = fattore di potenza.

Approfondisci: Come Scegliere e Dimensionare l’Interruttore Generale del Quadro Elettrico

Esempio pratico: impianto domestico da 6 kW

Supponiamo di dover alimentare un’abitazione con una potenza impegnata di 6 kW a 230 V e un fattore di potenza pari a 0,9.

La corrente assorbita sarà:$$I=\frac{6000}{230 \times 0,9}=29\text{ A}$$I=230×0,96000​=29 A

Una corrente di circa 29 A non significa automaticamente che sia sufficiente un cavo da 4 mm² o da 6 mm². Occorre infatti verificare:

• il metodo di posa;
• la lunghezza della linea;
• la caduta di tensione;
• il coordinamento con il dispositivo di protezione.

Solo dopo queste verifiche è possibile individuare la sezione corretta.

La corrente non è l’unico criterio

Un errore molto comune consiste nel cercare direttamente frasi come:

• “cavo da 4 mm² quanti Ampere porta”;
• “cavo da 6 mm² per 32 A”;
• “quale sezione serve per 6 kW”.

In realtà queste domande hanno una risposta diversa a seconda delle condizioni di installazione. Due impianti con la stessa corrente possono richiedere sezioni differenti se cambia il percorso del cavo, la temperatura ambiente o il tipo di posa.

Per questo motivo i progettisti utilizzano sempre le tabelle di portata insieme al calcolo della corrente e alla verifica della caduta di tensione, evitando di basarsi su semplici regole empiriche.

Approfondisci:Morsettiere Quadri Elettrici: Checklist e Come Evitare Errori

Influenza del metodo di posa

Uno degli aspetti più importanti, e spesso sottovalutati, è il metodo di posa del cavo. La capacità di un conduttore di trasportare corrente dipende infatti dalla sua possibilità di dissipare il calore prodotto durante il funzionamento.

Maggiore è la temperatura raggiunta dal conduttore, minore sarà la corrente che può trasportare in sicurezza.

Per questo motivo le tabelle di portata distinguono sempre tra diverse modalità di installazione.

Sezione (mm²)	Posa in tubo (3 cavi unipolari)	Posa in aria (3 cavi unipolari)	Posa interrata (3 cavi unipolari)
1,5	15,5 A	19,5 A	18 A
2,5	21 A	26 A	23 A
4	28 A	35 A	30 A
6	36 A	46 A	38 A
10	50 A	63 A	51 A
16	68 A	85 A	66 A
25	89 A	114 A	86 A
35	110 A	143 A	104 A
50	134 A	174 A	129 A
70	171 A	225 A	158 A
95	207 A	275 A	187 A
120	239 A	321 A	216 A

Come leggere la tabella

Una tabella di portata non indica semplicemente quanti Ampere può sopportare un cavo, ma rappresenta il risultato di specifiche condizioni di prova e di installazione. Interpretarla correttamente è fondamentale per scegliere la sezione del conduttore senza commettere errori di dimensionamento.

Sezione del cavo

La prima colonna riporta la sezione nominale del conduttore, espressa in millimetri quadrati (mm²). All’aumentare della sezione diminuisce la resistenza elettrica del cavo e aumenta la corrente che può trasportare in sicurezza.

Metodo di posa

Il metodo di installazione influisce in modo significativo sulla dissipazione del calore e, di conseguenza, sulla portata del cavo.

• Posa entro tubo: il calore viene disperso con maggiore difficoltà e la portata è inferiore.
• Posa in aria su passerella: il raffreddamento è più efficace e il cavo può trasportare una corrente maggiore.
• Posa interrata: la portata dipende anche dalla resistività termica del terreno e dalla profondità di posa.

Numero di conduttori

Le tabelle distinguono tra:

• 3 cavi unipolari, tipici di molte installazioni industriali;
• 1 cavo multipolare, che presenta condizioni di raffreddamento differenti e, nella maggior parte dei casi, una portata leggermente inferiore.

Un esempio pratico

Un cavo in rame da 16 mm² con isolamento in PVC può avere portate differenti a seconda della posa:

• 68 A se installato entro tubo;
• 85 A se posato in aria libera;
• 66 A se installato interrato.

Questo esempio dimostra perché non è corretto affermare che una determinata sezione corrisponda sempre allo stesso valore di corrente. La portat

Posa entro tubo

Quando il cavo è installato all’interno di una tubazione incassata o di una canalizzazione chiusa, il calore viene disperso con maggiore difficoltà.

Di conseguenza la portata risulta inferiore rispetto ad altre configurazioni.

È la situazione più comune negli impianti elettrici residenziali.

Posa in aria

I cavi installati su passerelle, canaline aperte o fissati direttamente alle strutture possono raffreddarsi più facilmente grazie alla circolazione dell’aria.

Per questo motivo la loro portata è generalmente superiore rispetto ai cavi posati entro tubo.

Posa interrata

Nel caso di linee interrate, la dissipazione del calore dipende anche dalle caratteristiche del terreno.

Le tabelle di riferimento assumono normalmente:

• temperatura del terreno pari a 20 °C;
• resistività termica di 1,5 K·m/W;
• profondità di posa di 0,8 m.

Se il terreno è particolarmente asciutto, compatto o presenta condizioni differenti, la portata reale del cavo può diminuire.

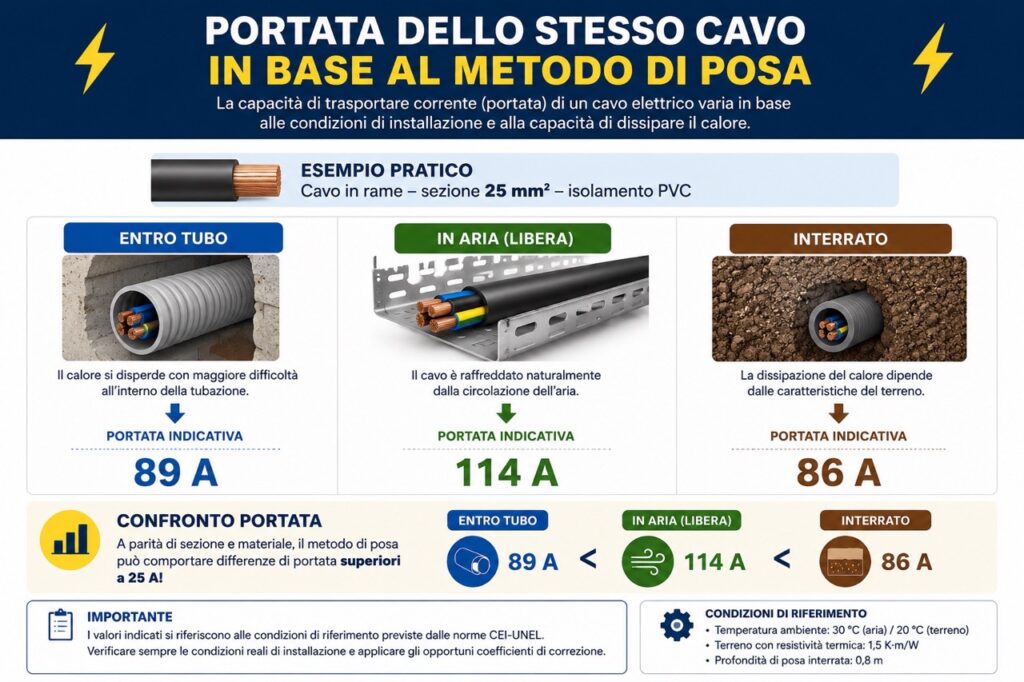

Un confronto pratico

Consideriamo un cavo in rame da 25 mm² con isolamento in PVC.

Nelle condizioni di riferimento può trasportare indicativamente:

Metodo di posa	Portata
Entro tubo	89 A
In aria libera	114 A
Interrato	86 A

La differenza supera i 25 A, pur trattandosi dello stesso cavo.

Questo esempio dimostra perché scegliere la sezione basandosi esclusivamente sugli Ampere può portare a errori di dimensionamento.

Altri fattori che riducono la portata

Oltre al metodo di posa, esistono ulteriori condizioni che possono richiedere un aumento della sezione del cavo:

• temperatura ambiente elevata;
• più circuiti installati nella stessa canalizzazione;
• fasci di cavi affiancati;
• ventilazione insufficiente;
• presenza di materiali isolanti che ostacolano la dissipazione del calore.

In tutti questi casi è necessario applicare gli appositi coefficienti di correzione previsti dalle norme tecniche prima di scegliere la sezione definitiva del conduttore.

Caduta di tensione

Dopo aver individuato una sezione compatibile con la corrente assorbita, è indispensabile verificare un secondo parametro fondamentale: la caduta di tensione.

Ogni cavo elettrico presenta una propria resistenza. Quando la corrente lo attraversa si verifica una diminuzione della tensione disponibile all’estremità della linea. Se questa perdita è eccessiva, le apparecchiature possono funzionare in modo non corretto, i motori possono avere difficoltà all’avviamento e l’impianto risulta meno efficiente.

Per questo motivo il dimensionamento di un cavo non termina con la scelta della sezione in base agli Ampere, ma richiede sempre la verifica della caduta di tensione.

Come si calcola la caduta di tensione

Per le linee in corrente alternata il Manuale Tecnico Mondini riporta la seguente formula:$$\Delta V=\frac{K\times I\times L}{1000}$$ΔV=1000K×I×L​

dove:

• ΔV = caduta di tensione (V)
• K = coefficiente dipendente dalla sezione del cavo e dal tipo di linea
• I = corrente (A)
• L = lunghezza della linea (m)

I coefficienti K sono riportati nelle apposite tabelle del manuale e variano in funzione della sezione del conduttore, del numero di anime e del fattore di potenza.

Qual è la caduta di tensione massima ammessa?

Negli impianti elettrici è buona pratica limitare la caduta di tensione complessiva entro valori contenuti.

Generalmente vengono adottati questi limiti:

Tipo di impianto	Caduta di tensione consigliata
Impianti di illuminazione	fino al 3%
Altri utilizzatori	fino al 4%
Impianto completo (dal punto di consegna all’utilizzatore)	circa 4%

Questi valori consentono di garantire il corretto funzionamento delle apparecchiature e di limitare le perdite di energia lungo la linea.

Esempio di calcolo

Supponiamo di alimentare un carico monofase da 6 kW con:

• tensione 230 V
• corrente 29 A
• lunghezza della linea 35 metri
• cavo in rame da 6 mm²

Utilizzando il coefficiente K relativo alla sezione e alla tipologia di cavo riportato nelle tabelle tecniche è possibile determinare la caduta di tensione effettiva e verificare se rientra nel limite previsto. Se il valore risultasse troppo elevato, sarà necessario aumentare la sezione del conduttore.

Perché la lunghezza è così importante?

Due impianti che assorbono la stessa corrente possono richiedere sezioni completamente diverse.

Ad esempio:

• una linea lunga 8 metri può funzionare correttamente con una determinata sezione;
• una linea lunga 60 metri, a parità di corrente, potrebbe richiedere un cavo di sezione superiore per contenere la caduta di tensione entro i limiti consigliati.

Questo è uno dei motivi per cui non è corretto scegliere il cavo basandosi esclusivamente sulla tabella degli Ampere.

Esempi pratici

Per comprendere meglio come utilizzare la tabella della portata dei cavi, vediamo alcuni casi reali che si incontrano frequentemente negli impianti domestici e nel settore residenziale.

Le sezioni riportate negli esempi hanno esclusivamente valore indicativo. La scelta definitiva deve sempre essere verificata considerando il metodo di posa, la lunghezza della linea, la temperatura ambiente e la caduta di tensione.

Sezione del cavo per un impianto da 3 kW

Una fornitura domestica da 3 kW assorbe una corrente di circa:$$I=\frac{3000}{230\times0,9}=14,5\text{ A}$$I=230×0,93000​=14,5 A

In condizioni standard può essere sufficiente un cavo da 1,5 mm² per circuiti di illuminazione o da 2,5 mm² per linee dedicate alle prese, in funzione della protezione installata e della lunghezza della linea.

Approfondisci: Cablaggio Quadri Elettrici Industriali: guida pratica per un lavoro professionale

Sezione del cavo per un impianto da 6 kW

Con una potenza impegnata di 6 kW la corrente assorbita è pari a circa 29 A.

In molti impianti residenziali viene impiegato un cavo da 6 mm² per la linea principale, ma la sezione definitiva deve essere verificata considerando:

• distanza tra contatore e quadro elettrico;
• metodo di posa;
• caduta di tensione;
• corrente nominale del dispositivo di protezione.

Sezione del cavo per un piano cottura a induzione

Un moderno piano a induzione può richiedere una potenza compresa tra 6 e 7,5 kW.

Nella maggior parte delle installazioni viene realizzata una linea dedicata protetta da un interruttore magnetotermico adeguato e alimentata con un cavo di sezione generalmente compresa tra 4 e 6 mm², in funzione delle caratteristiche dell’impianto.

Sezione del cavo per una wallbox da 7,4 kW

Una wallbox monofase da 7,4 kW assorbe circa 32 A.

In questo caso è fondamentale valutare con attenzione:

• lunghezza della linea;
• installazione all’interno o all’esterno;
• temperatura ambiente;
• eventuale posa in tubo interrato.

Per linee particolarmente lunghe può essere necessario adottare una sezione superiore rispetto a quella normalmente utilizzata.

Sezione del cavo per una pompa di calore

Le pompe di calore hanno correnti di esercizio generalmente inferiori rispetto alla potenza termica dichiarata dal costruttore.

Prima di dimensionare il cavo è quindi necessario verificare:

• corrente nominale indicata in targa;
• corrente di avviamento;
• lunghezza della linea;
• protezioni richieste dal costruttore.

Seguendo questi dati sarà possibile individuare la sezione più idonea utilizzando le tabelle di portata e verificando successivamente la caduta di tensione.

Tabella riepilogativa

Utilizzatore	Potenza	Corrente indicativa	Sezione da verificare
Illuminazione domestica	3 kW	14,5 A	1,5–2,5 mm²
Prese domestiche	4,5 kW	22 A	2,5–4 mm²
Abitazione	6 kW	29 A	4–6 mm²
Piano a induzione	7 kW	34 A	4–6 mm²
Wallbox monofase	7,4 kW	32 A	6 mm² (da verificare)

Errori più comuni

Il dimensionamento dei cavi elettrici è spesso sottovalutato, soprattutto negli impianti domestici. Molti problemi legati a surriscaldamenti, cadute di tensione e interventi intempestivi delle protezioni derivano proprio dalla scelta di una sezione non adeguata.

Di seguito trovi gli errori più frequenti da evitare.

Scegliere il cavo solo in base agli Ampere

È probabilmente l’errore più diffuso.

Molti cercano online frasi come “cavo da 6 mm² quanti Ampere porta” oppure “cavo da 4 mm² per 32 A”, senza considerare che la portata dipende anche dal metodo di posa, dal tipo di isolamento e dalle condizioni ambientali.

La stessa sezione può infatti avere portate differenti a seconda della modalità di installazione.

Ignorare la lunghezza della linea

Un cavo correttamente dimensionato per una linea di pochi metri potrebbe non essere più sufficiente se la distanza aumenta.

All’aumentare della lunghezza cresce anche la caduta di tensione e potrebbe rendersi necessario utilizzare una sezione superiore.

Per questo motivo il calcolo della lunghezza è parte integrante del dimensionamento del cavo.

Non considerare il metodo di posa

Installare un cavo entro tubo, su passerella o interrato produce risultati molto diversi in termini di dissipazione del calore.

Ignorare questa differenza può portare a scegliere un cavo sottodimensionato rispetto alle reali condizioni di esercizio.

Trascurare la temperatura ambiente

Le tabelle di portata sono riferite a condizioni standard di esercizio.

Se il cavo è installato in ambienti particolarmente caldi, in locali tecnici o all’interno di canalizzazioni poco ventilate, la portata diminuisce ed è necessario applicare gli opportuni coefficienti di correzione.

Installare più cavi nella stessa canalizzazione

Quando diversi circuiti condividono la stessa tubazione o passerella, il calore prodotto da ciascun cavo si somma a quello degli altri.

Questo fenomeno riduce la capacità di dissipazione e richiede una verifica della portata mediante i coefficienti di raggruppamento previsti dalle norme tecniche.

Non verificare la caduta di tensione

Un cavo può risultare perfettamente dimensionato dal punto di vista della corrente ma non soddisfare i limiti di caduta di tensione.

Questo accade soprattutto nelle linee lunghe, come:

• alimentazioni di garage;
• pompe sommerse;
• cancelli automatici;
• impianti fotovoltaici;
• colonnine di ricarica per auto elettriche.

La verifica finale della caduta di tensione è quindi sempre necessaria.

Affidarsi a tabelle trovate online senza verificarne la fonte

Sul web circolano numerose tabelle che riportano valori semplificati o privi delle condizioni di riferimento.

Per un dimensionamento corretto è sempre consigliabile utilizzare documentazione tecnica basata sulle tabelle CEI-UNEL e sui manuali dei principali produttori di cavi.

Domande frequenti (FAQ)

Quanti Ampere può portare un cavo da 2,5 mm²?

Non esiste un valore unico.

In condizioni standard un cavo in rame con isolamento in PVC può avere una portata compresa indicativamente tra 21 A e 26 A, a seconda del metodo di posa. Se installato in aria la portata è maggiore rispetto alla posa entro tubo.

Un cavo da 4 mm² quanti kW può alimentare?

La risposta dipende dalla tensione dell’impianto, dal fattore di potenza, dalla lunghezza della linea e dal metodo di posa.

Negli impianti domestici un cavo da 4 mm² viene frequentemente utilizzato per alimentare carichi di circa 5-6 kW, ma il dimensionamento definitivo deve sempre essere verificato mediante il calcolo della corrente e della caduta di tensione.

Posso utilizzare un cavo da 6 mm² per 32 A?

Nella maggior parte delle installazioni domestiche sì, ma non sempre.

Occorre verificare:

• metodo di posa;
• lunghezza della linea;
• temperatura ambiente;
• tipo di isolamento;
• dispositivo di protezione.

Solo dopo queste verifiche è possibile confermare che la sezione sia adeguata.

Come si calcola la sezione di un cavo elettrico?

Il procedimento prevede quattro passaggi:

1. calcolare la corrente assorbita;
2. scegliere una sezione utilizzando le tabelle di portata;
3. verificare la caduta di tensione;
4. controllare il coordinamento con il dispositivo di protezione.

Questo è il metodo normalmente seguito nella progettazione degli impianti elettrici.

Qual è la differenza tra un cavo in PVC e uno in gomma EPR?

I cavi con isolamento in PVC lavorano normalmente con una temperatura del conduttore fino a 70 °C.

I cavi con isolamento in gomma EPR (G7/G10) possono invece raggiungere 90 °C, offrendo una portata maggiore a parità di sezione.

Quando è necessario utilizzare un cavo da 10 mm²?

Generalmente un cavo da 10 mm² viene impiegato per:

• alimentazione di sottoquadri;
• linee principali di abitazioni;
• pompe di calore di elevata potenza;
• wallbox;
• impianti fotovoltaici;
• collegamenti tra contatore e quadro elettrico, quando la lunghezza della linea lo richiede.

La scelta definitiva dipende sempre dal dimensionamento dell’impianto.

Quanto influisce la lunghezza del cavo?

La lunghezza è uno dei parametri più importanti.

A parità di corrente, una linea lunga richiede spesso una sezione maggiore per limitare la caduta di tensione e mantenere efficiente l’impianto.

La tabella vale anche per i cavi in alluminio?

No.

Le tabelle riportate in questo articolo fanno riferimento ai cavi in rame.

I cavi in alluminio presentano caratteristiche elettriche differenti e richiedono sezioni maggiori per trasportare la stessa corrente. Le relative resistenze e caratteristiche sono riportate nelle tabelle tecniche dedicate.

È possibile utilizzare sempre una tabella per scegliere il cavo?

Le tabelle rappresentano un ottimo punto di partenza, ma non sostituiscono il progetto dell’impianto.

Per scegliere correttamente la sezione di un cavo è necessario considerare contemporaneamente:

• corrente assorbita;
• metodo di posa;
• temperatura ambiente;
• lunghezza della linea;
• caduta di tensione;
• coordinamento con il dispositivo di protezione.

Solo valutando tutti questi aspetti è possibile realizzare un impianto sicuro, efficiente e conforme alle norme tecniche.

“`

Conclusione

Scegliere correttamente la sezione di un cavo elettrico significa garantire sicurezza, affidabilità ed efficienza all’intero impianto. Sebbene una tabella sezione cavi elettrici e amperaggio rappresenti un ottimo punto di partenza, non può essere utilizzata come unico criterio di scelta.

Come abbiamo visto nel corso della guida, la portata di un cavo dipende da numerosi fattori, tra cui:

• la corrente assorbita dal carico;
• il tipo di isolamento del cavo;
• il metodo di posa;
• la temperatura ambiente;
• la lunghezza della linea;
• la caduta di tensione;
• il corretto coordinamento con il dispositivo di protezione.

Ignorare anche uno solo di questi aspetti può portare a un dimensionamento errato, con conseguenze che vanno dalla riduzione delle prestazioni dell’impianto fino al surriscaldamento dei conduttori e all’intervento delle protezioni.

Le tabelle riportate in questo articolo, basate sulla documentazione tecnica e sui riferimenti CEI-UNEL, consentono di individuare rapidamente una sezione indicativa per la maggior parte delle applicazioni civili e industriali. Tuttavia, nei casi più complessi — come linee molto lunghe, impianti trifase, colonnine di ricarica, impianti fotovoltaici o utenze ad alta potenza — è sempre consigliabile eseguire il dimensionamento completo verificando anche la caduta di tensione e le condizioni reali di installazione.
